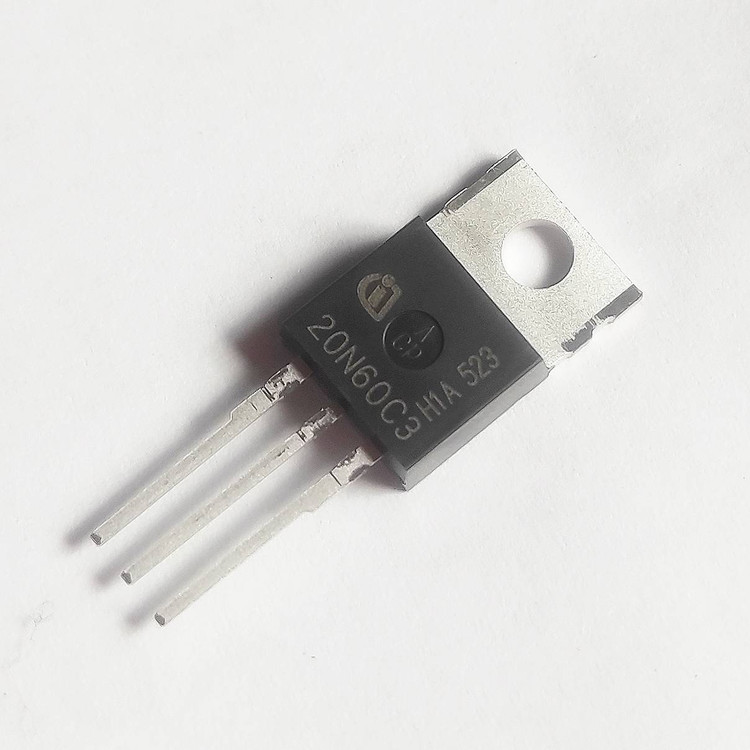

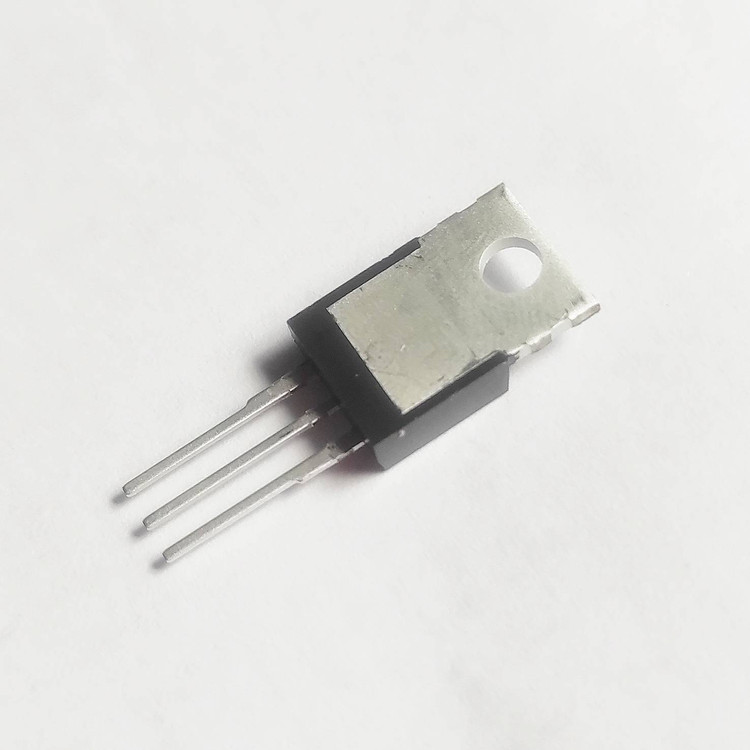

ماسفت قدرت N-Channel سری CoolMOS مدل SPP20N60C3 برند Infineon، ولتاژ 600 ولت و جریان 20.7 آمپر

SPP20N60C3 یک ماسفت قدرت N-Channel از خانواده CoolMOS C3 شرکت Infineon است که برای سوئیچینگ ولتاژ بالا طراحی شده است. این قطعه دارای ولتاژ Drain-Source برابر 600V، جریان Drain پیوسته تا 20.7A و مقاومت روشن‌شدن حداکثر 190mΩ بوده و در پکیج Through-Hole نوع TO-220 عرضه می‌شود. این ماسفت برای مدارهای توان، منابع تغذیه سوئیچینگ و مبدل‌های ولتاژ بالا مناسب است.


مشخصات فنی:

نوع محصول:
Power MOSFET

نوع کانال:
N-Channel

فناوری:
CoolMOS C3

مدل:
SPP20N60C3

ولتاژ Drain-Source:
600V

حداکثر جریان Drain پیوسته در Tc=25°C:
20.7A

حداکثر مقاومت Drain-Source در حالت روشن:
190mΩ

شرایط RDS(on):
VGS = 10V، ID = 13.1A طبق اطلاعات DigiKey

ولتاژ Gate-Source مجاز:
±20V

ولتاژ آستانه Gate:
2.1 تا 3.9V طبق دیتاشیت؛ مقدار نمونه حدود 3V

Gate Charge:
حدود 87nC در شرایط دیتاشیت

Input Capacitance:
حدود 2400pF

Output Capacitance:
حدود 780pF

Reverse Transfer Capacitance:
حدود 50pF

حداکثر توان تلفاتی:
208W در شرایط اعلام‌شده برای Tc

محدوده دمای Junction:
‎-55°C تا +150°C

نوع نصب:
Through Hole


ویژگی‌های محصول:

• ماسفت قدرت N-Channel با ولتاژ 600V
• جریان Drain پیوسته تا 20.7A در شرایط دیتاشیت
• مقاومت RDS(on) حداکثر 190mΩ
• پکیج TO-220 مناسب مونتاژ Through-Hole
• محدوده دمای کاری Junction از ‎-55 تا +150°C

کاربردها:

SPP20N60C3 برای سوئیچینگ توان در مدارهای ولتاژ بالا طراحی شده است. ویژگی‌های سری CoolMOS C3 آن را برای کاربردهایی مناسب می‌کند که کاهش تلفات سوئیچینگ و تحمل ولتاژ بالا اهمیت دارد.

کاربردهای رایج:

• منابع تغذیه سوئیچینگ SMPS
• بخش PFC منابع تغذیه
• مبدل‌های AC/DC
• مبدل‌های DC/DC ولتاژ بالا
• اینورترها
• منابع تغذیه صنعتی
• تجهیزات توان و کنترل صنعتی
