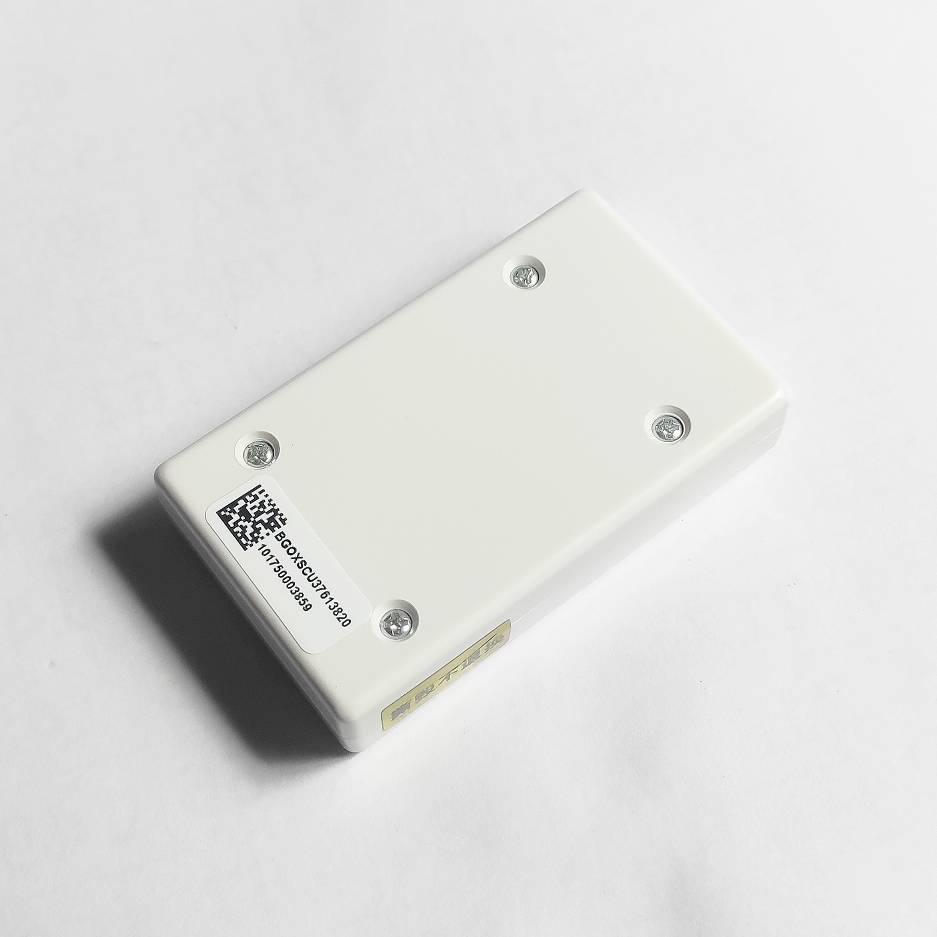

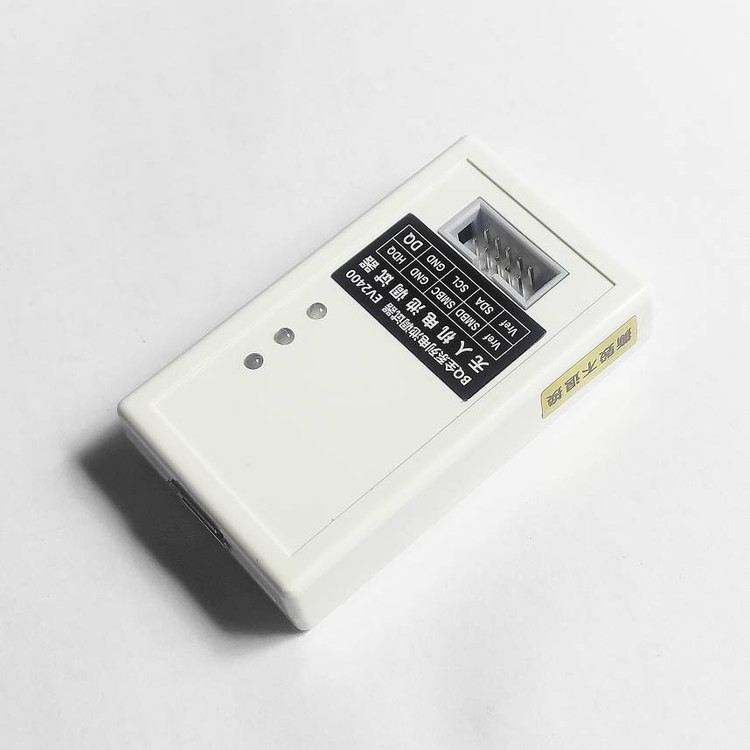

برد رابط USB برای ارزیابی و پروگرام Fuel Gauge باتری برند Texas Instruments مدل EV2400

EV2400 یک برد رابط USB ساخت Texas Instruments برای ارتباط کامپیوتر با آی‌سی‌ها و بردهای مدیریت و اندازه‌گیری باتری TI است. این رابط امکان ارتباط از طریق SMBus، I²C و رابط‌های مرتبط با Fuel Gauge را فراهم می‌کند و در کنار نرم‌افزارهای Texas Instruments برای ارزیابی، تنظیم و عیب‌یابی سیستم‌های مدیریت باتری استفاده می‌شود. تغذیه اصلی برد مستقیماً از USB تأمین می‌شود.



مشخصات فنی:

نوع محصول:
Interface Evaluation Module / Interface Development Tool

برند:
Texas Instruments

سازنده:
Texas Instruments

مدل:
EV2400

کاربرد اصلی:
رابط کامپیوتر با Battery Fuel Gauge و Evaluation Moduleهای Texas Instruments

رابط سمت کامپیوتر:
USB

رابط‌های هدف:
SMBus
I²C
HDQ

Port 1:
SMBus Interface

Port 2:
I²C Interface

Port 3:
HDQ Interface

Port 4:
Single Wire / Future Expansion

Port 5:
GPIO / Future Expansion

تغذیه:
از USB


ویژگی‌های محصول:

• رابط USB برای اتصال کامپیوتر به Fuel Gaugeهای Texas Instruments
• پشتیبانی از SMBus و I²C
• دارای رابط HDQ
• تغذیه مستقیم از USB
• مبتنی بر MSP430F5529
• مناسب استفاده همراه با ابزارهای نرم‌افزاری ارزیابی باتری TI

کاربردها:

EV2400 ابزار تخصصی آزمایشگاهی و توسعه برای کار با سیستم‌های مدیریت باتری Texas Instruments است و یک پروگرامر عمومی میکروکنترلر محسوب نمی‌شود.

کاربردهای رایج:

• ارتباط با Battery Fuel Gaugeهای Texas Instruments
• ارزیابی بردهای BMS و Fuel Gauge
• خواندن اطلاعات Fuel Gauge از طریق SMBus
• ارتباط با مدارهای I²C سازگار
• استفاده همراه با Evaluation Moduleهای سری BQ
• تنظیم و بررسی پارامترهای باتری در مراحل طراحی و آزمایش
• عیب‌یابی سیستم‌های مدیریت باتری
