دیود سوئیچینگ دوگانه آند مشترک KEC مدل KDS181-RTK/P، ولتاژ 80 ولت

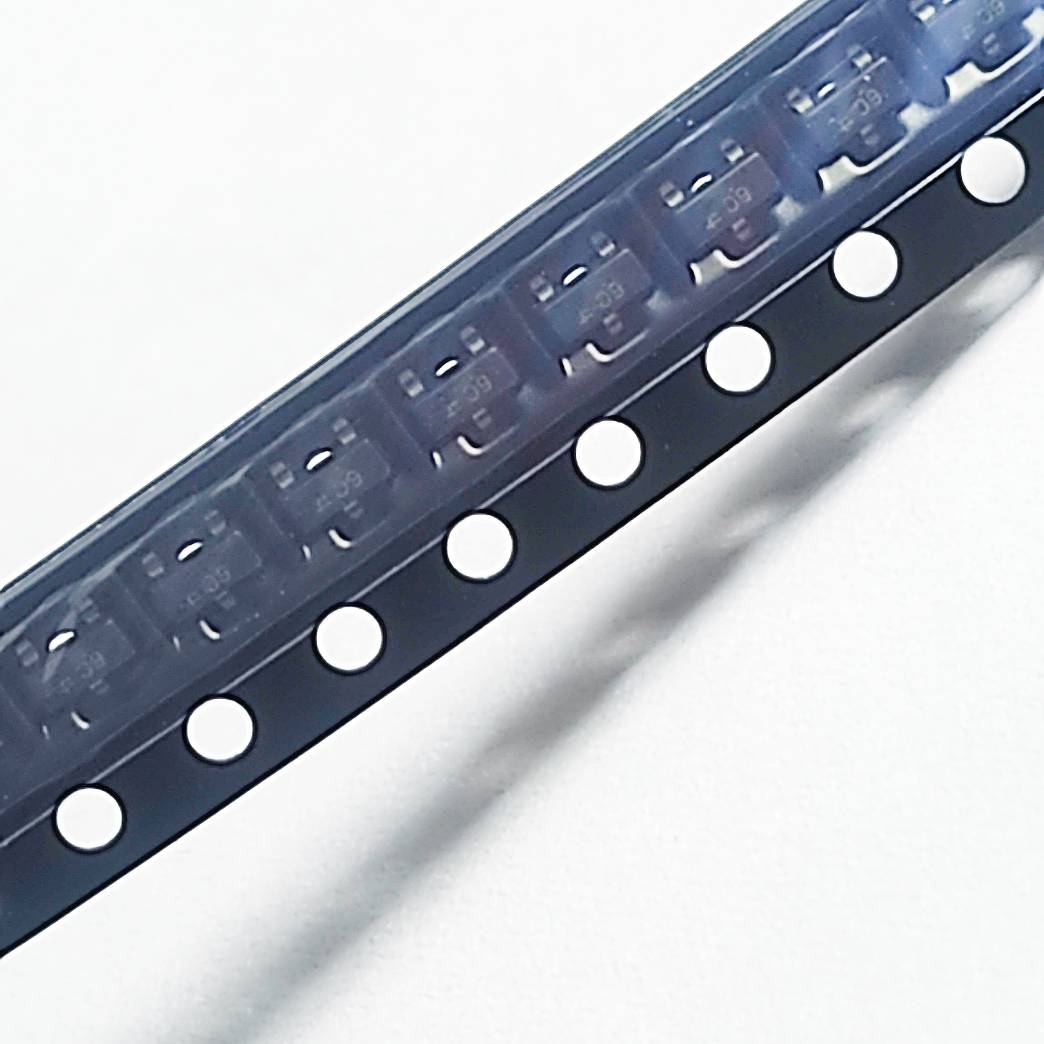

KDS181-RTK/P یک دیود سوئیچینگ سیگنال کوچک و پرسرعت از شرکت KEC است که شامل دو دیود با آرایش آند مشترک در پکیج SOT-23 می‌شود. این قطعه دارای ولتاژ معکوس 80V، زمان بازیابی معکوس نمونه 1.6ns و افت ولتاژ مستقیم نمونه حدود 0.92V است و برای مدارهای سوئیچینگ سریع، پردازش سیگنال و تجهیزات الکترونیکی فشرده مناسب است.


مشخصات فنی:

نوع محصول:
Switching Diode Array

ساختار:
دو دیود با آند مشترک

Diode Configuration:
1 Pair Common Anode

برند:
KEC

سازنده:
KEC Corporation

مدل:
KDS181

پارت نامبر:
KDS181-RTK/P

نوع نصب:
Surface Mount

حداکثر ولتاژ معکوس DC:
80V

حداکثر ولتاژ معکوس پیک:
85V

حداکثر جریان Forward:
300mA

Average Forward Current:
100mA

Forward Voltage:
حداکثر 1.2V

مقدار نمونه Forward Voltage:
0.92V

شرایط نمونه VF:
100mA

Reverse Recovery Time:
1.6ns Typical

Total Capacitance:
2.2pF Typical

حداکثر Total Capacitance:
4pF

Reverse Leakage Current:
500nA در 80V طبق LCSC

حداکثر جریان Surge غیرتکرارشونده:
2A

توان تلفاتی:
150mW

حداکثر دمای Junction:
150°C

محدوده دمای نگهداری:
‎-55°C تا +150°C

ویژگی‌های محصول:

• شامل دو دیود سوئیچینگ در یک پکیج
• آرایش Common Anode
• ولتاژ معکوس 80V
• زمان بازیابی معکوس سریع 1.6ns
• پکیج کوچک SOT-23
• مناسب مونتاژ SMD

کاربردها:

KDS181-RTK/P برای سوئیچینگ سیگنال‌های کم‌قدرت و سریع و همچنین مدارهایی که به دو دیود در آرایش آند مشترک نیاز دارند مناسب است.

KEC کاربردهای خانواده KDS181 را در بخش‌های زیر ذکر کرده است:

• تجهیزات الکترونیکی مصرفی
• آداپتور و شارژر
• لوازم خانگی
• LCD/OLED TV
• SMPS
• اتوماسیون صنعتی
• موتور و اینورتر
• تجهیزات Infotainment خودرو
• مدارهای Body Electronics خودرو
