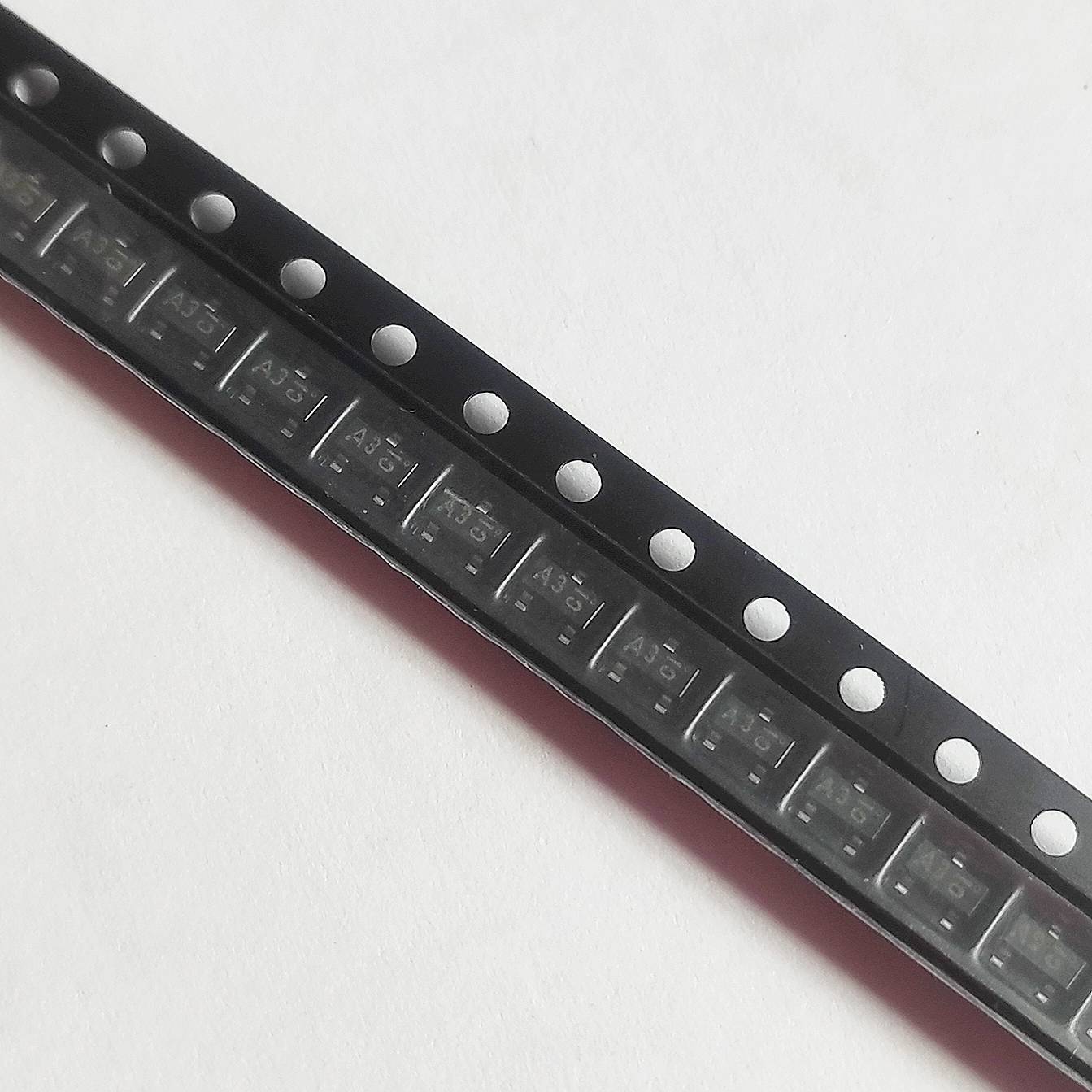

ترانزیستور NPN مدل BC817-40LT1G برند onsemi، ولتاژ 45 ولت، جریان 500 میلی‌آمپر

BC817-40LT1G یک ترانزیستور BJT از نوع NPN برای کاربردهای سوئیچینگ و تقویت سیگنال‌های کم‌قدرت است. این قطعه دارای حداکثر ولتاژ Collector-Emitter برابر 45V، جریان Collector تا 500mA، بهره جریان DC حداقل 250 و فرکانس گذار 100MHz است و در پکیج کوچک SOT-23 برای مونتاژ SMD عرضه می‌شود.



مشخصات فنی:

نوع محصول:
Bipolar Junction Transistor (BJT)

نوع ترانزیستور:
NPN

برند:
onsemi

سازنده:
onsemi

پارت نامبر:
BC817-40LT1G

سری:
BC817

پلاریته:
NPN

حداکثر ولتاژ Collector-Emitter، VCEO:
45V

حداکثر ولتاژ Collector-Base، VCBO:
50V

حداکثر ولتاژ Emitter-Base، VEBO:
5V

حداکثر جریان Collector:
500mA

حداقل بهره جریان DC، hFE:
250 در IC=100mA و VCE=1V

حداکثر VCE(sat):
700mV در IB=50mA و IC=500mA

فرکانس گذار، fT:
100MHz

حداکثر جریان نشتی Collector:
100nA

حداکثر توان تلفاتی:
300mW طبق DigiKey و RS

محدوده دمای Junction:
‎-65°C تا +150°C

ویژگی‌های محصول:

• ترانزیستور BJT از نوع NPN
• تحمل ولتاژ Collector-Emitter تا 45V
• جریان Collector تا 500mA
• بهره جریان DC حداقل 250
• فرکانس گذار 100MHz
• پکیج کوچک SOT-23 مناسب مونتاژ SMD

کاربردها:

این قطعه برای سوئیچینگ و تقویت سیگنال در مدارهای الکترونیکی عمومی مناسب است.

کاربردهای رایج:

• راه‌اندازی LED و بارهای کم‌قدرت
• مدارهای سوئیچینگ ترانزیستوری
• طبقات تقویت‌کننده سیگنال
• درایور رله‌های کوچک
• مدارهای Logic Interface
• تجهیزات الکترونیکی مصرفی
• مدارهای کنترل و اتوماسیون کم‌قدرت
