ترانزیستور سوئیچینگ پرسرعت NPN مدل PMBT2369,215 برند Nexperia، ولتاژ 15 ولت، جریان 200 میلی‌آمپر

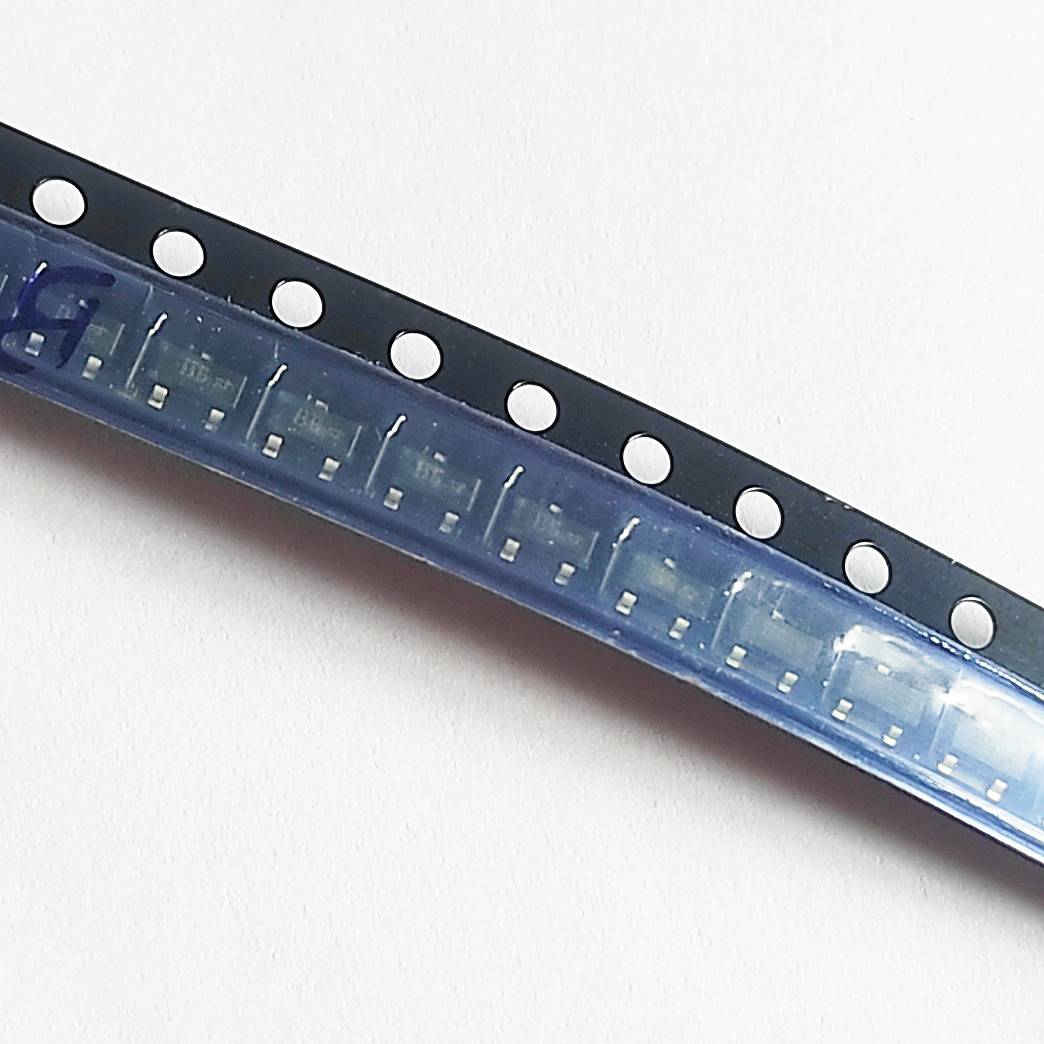

PMBT2369,215 یک ترانزیستور BJT از نوع NPN برای سوئیچینگ سریع است که توسط Nexperia در پکیج فشرده SOT-23 تولید می‌شود. این قطعه حداکثر ولتاژ Collector-Emitter برابر 15V، جریان Collector تا 200mA و فرکانس گذار حداقل 500MHz دارد و به‌طور ویژه برای سوئیچینگ سریع، خصوصاً در تجهیزات قابل‌حمل، طراحی شده است.


مشخصات فنی:

نوع محصول:
Bipolar Junction Transistor (BJT)

نوع ترانزیستور:
NPN

کاربری:
High-Speed Switching

برند:
Nexperia

سازنده:
Nexperia B.V.

مدل:
PMBT2369

پارت نامبر:
PMBT2369,215

نوع نصب:
Surface Mount / SMD

پکیج:
SOT-23

نام معادل پکیج:
TO-236AB

تعداد پایه:
3

Pin 1:
Base

Pin 2:
Emitter

Pin 3:
Collector

حداکثر ولتاژ Collector-Base، VCBO:
40V

حداکثر ولتاژ Collector-Emitter، VCEO:
15V

حداکثر ولتاژ Emitter-Base، VEBO:
5V

حداکثر جریان Collector DC:
200mA

حداکثر جریان Collector پالسی:
300mA

حداکثر جریان Base پالسی:
100mA

حداکثر توان تلفاتی:
250mW

بهره جریان DC، hFE:
40 تا 120 در IC=10mA و VCE=1V

حداقل hFE در IC=100mA و VCE=2V:
20

حداکثر VCE(sat):
250mV در IC=10mA و IB=1mA

ولتاژ Base-Emitter در اشباع:
700 تا 850mV در شرایط دیتاشیت

حداکثر ظرفیت Collector:
4pF

فرکانس گذار، fT:
حداقل 500MHz

زمان روشن‌شدن، ton:
حداکثر 10ns

Delay Time:
حداکثر 4ns

Rise Time:
حداکثر 6ns

زمان خاموش‌شدن، toff:
حداکثر 20ns

Storage Time:
حداکثر 10ns

Fall Time:
حداکثر 10ns

محدوده دمای کاری:
‎-65°C تا +150°C

حداکثر دمای Junction:
150°C

ویژگی‌های محصول:

• ترانزیستور NPN مخصوص سوئیچینگ سریع
• فرکانس گذار حداقل 500MHz
• زمان روشن‌شدن حداکثر 10ns
• زمان خاموش‌شدن حداکثر 20ns
• جریان Collector تا 200mA
• پکیج کوچک SOT-23 مناسب مونتاژ SMD

کاربردها:

کاربرد اصلی PMBT2369 طبق اطلاعات رسمی Nexperia، سوئیچینگ پرسرعت و به‌خصوص استفاده در تجهیزات قابل‌حمل است.

کاربردهای رایج:

• مدارهای High-Speed Switching
• تجهیزات الکترونیکی قابل‌حمل
• مدارهای سوئیچینگ سیگنال
• مدارات درایور سریع کم‌قدرت
• مدارهای دیجیتال و Interface
• تجهیزات الکترونیکی فشرده با مونتاژ SMD
