دیود شاتکی دوگانه آند مشترک BAT54C، ولتاژ 30 ولت

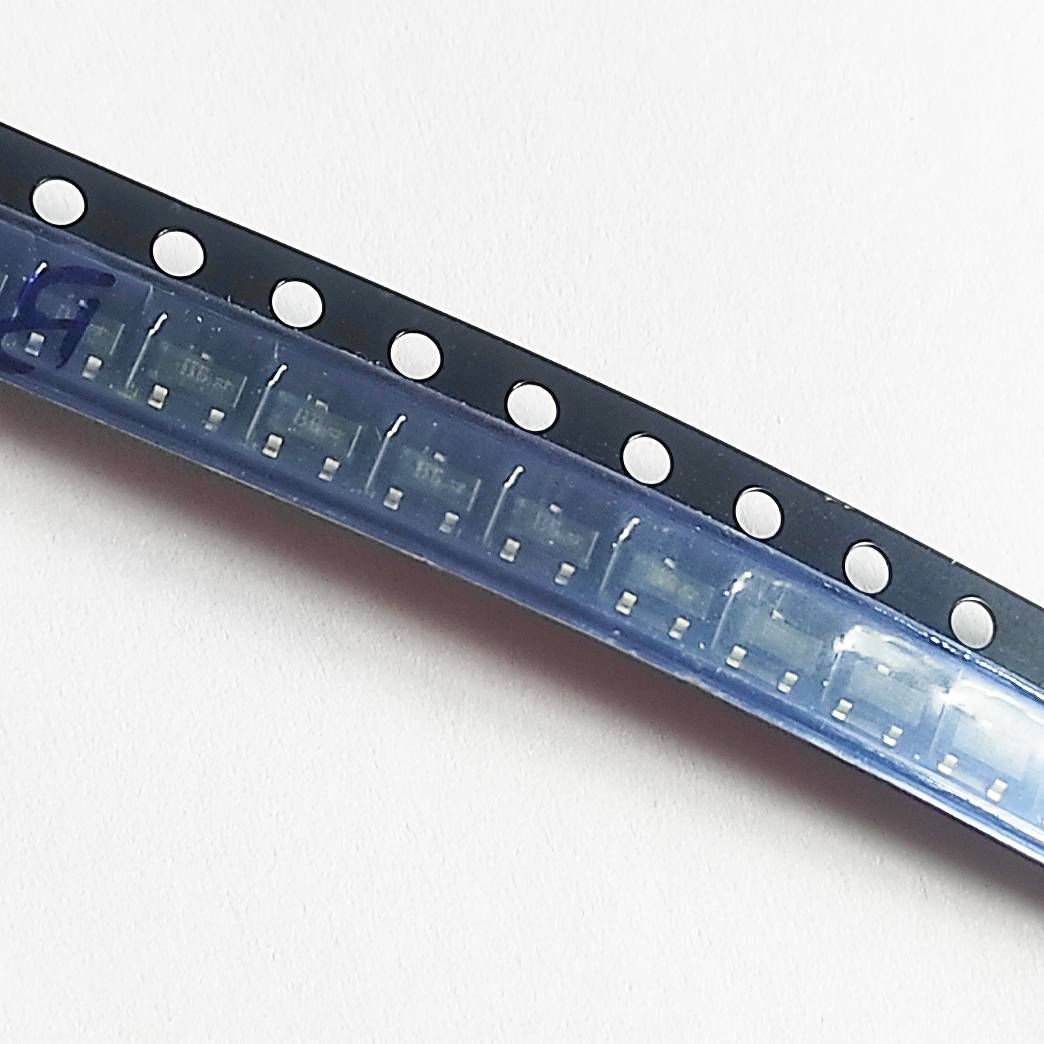

BAT54C یک دیود شاتکی دوگانه کم‌قدرت با آرایش Common Cathode یا کاتد مشترک است که در یک پکیج سه‌پایه SOT-23 قرار دارد. این قطعه به دلیل افت ولتاژ مستقیم پایین، سرعت سوئیچینگ بالا و ابعاد کوچک برای حفاظت سیگنال، کلمپینگ، سوئیچینگ سریع و مدارهای الکترونیکی کم‌قدرت مناسب است. نمونه‌های معتبر BAT54C معمولاً دارای حداکثر ولتاژ معکوس 30V و جریان یکسوشده تا 200mA هستند.


مشخصات فنی:

نوع محصول:
Schottky Diode Array

تکنولوژی:
Schottky

تعداد دیود:
2

آرایش دیود:
1 Pair Common Cathode

پارت نامبر:
BAT54C

حداکثر ولتاژ معکوس DC:
30V

جریان Average Rectified:
تا 200mA در بسیاری از نسخه‌های معتبر

تعداد پایه:
3

ویژگی‌های محصول:

• ساختار دو دیود شاتکی در یک پکیج
• آرایش کاتد مشترک Common Cathode
• ولتاژ معکوس تا 30V
• افت ولتاژ مستقیم پایین
• مناسب سوئیچینگ سریع
• پکیج کوچک SOT-23 برای مونتاژ SMD

کاربردها:

BAT54C برای مدارهایی مناسب است که نیاز به دو دیود شاتکی با کاتد مشترک و سرعت بالا دارند.

کاربردهای رایج:

• مدارهای Clamp و Limiter
• حفاظت ورودی مدارهای دیجیتال و آنالوگ
• سوئیچینگ سیگنال
• جداسازی مسیرهای سیگنال
• Rectification جریان‌های کم
• مدارهای منطقی و Interface
• بردهای الکترونیکی فشرده
• حفاظت ورودی ADC و میکروکنترلر در صورت تطابق شرایط مدار
