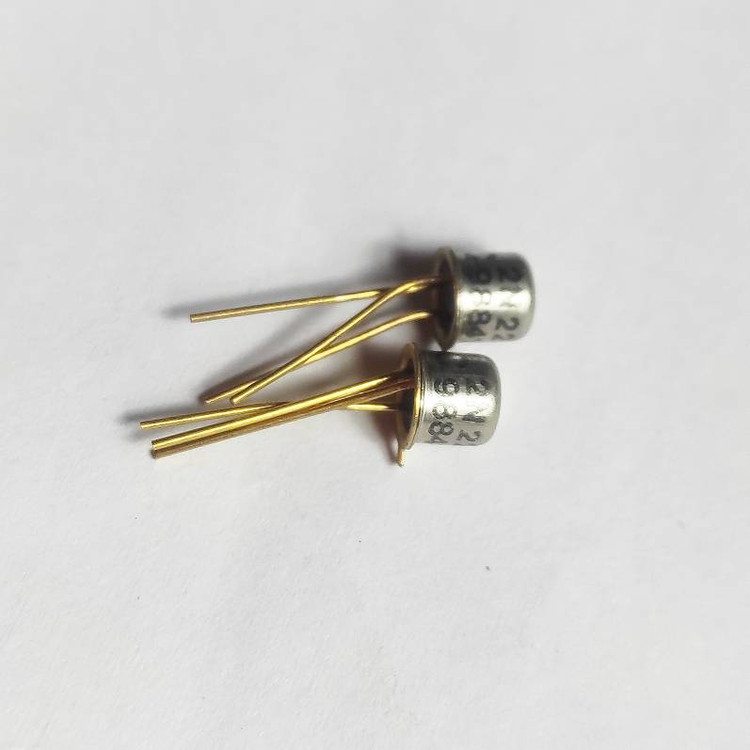

ترانزیستور سوئیچینگ NPN مدل 2N2222، جریان 800 میلی‌آمپر

2N2222 یک ترانزیستور BJT سیلیکونی از نوع NPN و از قطعات شناخته‌شده برای سوئیچینگ و تقویت سیگنال‌های کم‌قدرت است. نسخه کلاسیک این قطعه در پکیج فلزی TO-18 عرضه می‌شود و برای کاربردهای عمومی مانند سوئیچینگ بارهای کم‌قدرت، تقویت سیگنال و مدارهای درایور استفاده می‌شود.



نوع محصول:
Bipolar Junction Transistor (BJT)

نوع ترانزیستور:
NPN

کاربری:
General-Purpose / Switching Transistor

پارت نامبر:
2N2222

تعداد پایه:
3

حداکثر ولتاژ Collector-Base، VCBO:
60V

حداکثر ولتاژ Emitter-Base، VEBO:
5V

حداکثر جریان DC Collector:
800mA

حداکثر Peak Collector Current:
800mA

حداکثر Peak Base Current:
200mA

حداکثر توان تلفاتی در TA=25°C:
500mW

حداکثر توان تلفاتی در TC=25°C:
1.2W

حداقل hFE در IC=500mA و VCE=10V:
30

محدوده دمای Junction:
‎-55°C تا +150°C

محدوده دمای نگهداری:
‎-55°C تا +150°C

ویژگی‌های محصول:

• ترانزیستور BJT از نوع NPN
• مناسب سوئیچینگ و تقویت عمومی
• جریان Collector تا 800mA در دیتاشیت 2N2222 بررسی‌شده
• ولتاژ Collector-Emitter تا 30V
• مناسب مدارهای عمومی الکترونیکی

کاربردها:

2N2222 برای مدارهای سوئیچینگ و تقویت کم‌قدرت طراحی شده است و یکی از ترانزیستورهای عمومی متداول در الکترونیک است.

کاربردهای رایج:

• سوئیچینگ بارهای کم‌قدرت
• تقویت سیگنال
• درایور LED
• درایور رله‌های کوچک با طراحی مناسب
• طبقات پیش‌تقویت‌کننده
• مدارهای Interface
• مدارهای آزمایشگاهی و آموزشی
• تجهیزات الکترونیکی عمومی
