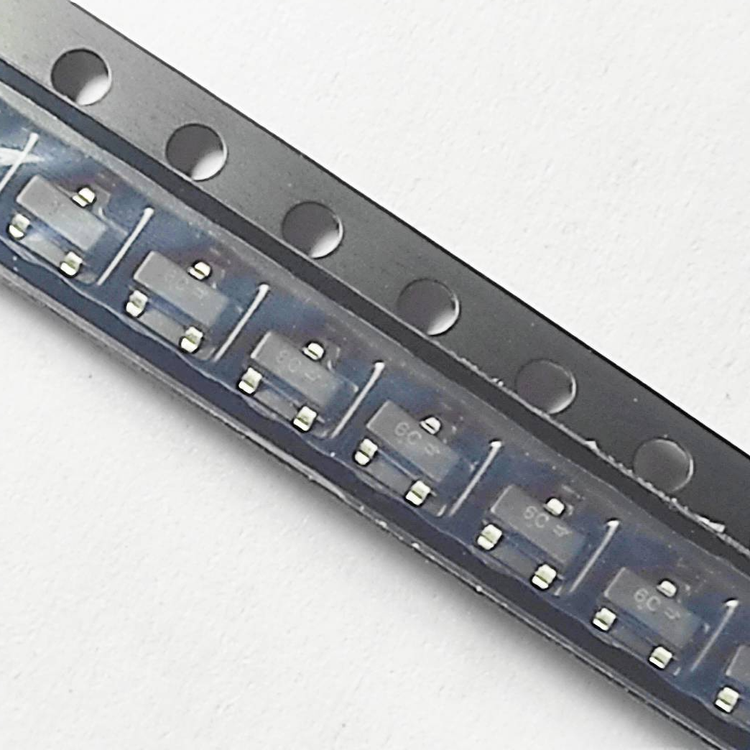

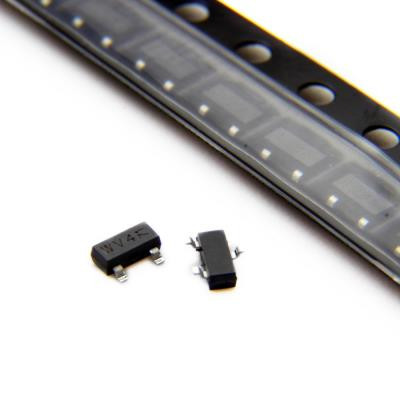

دیود شاتکی پرسرعت onsemi مدل BAT54LT1، ولتاژ 30 ولت، جریان 200 میلی‌آمپر

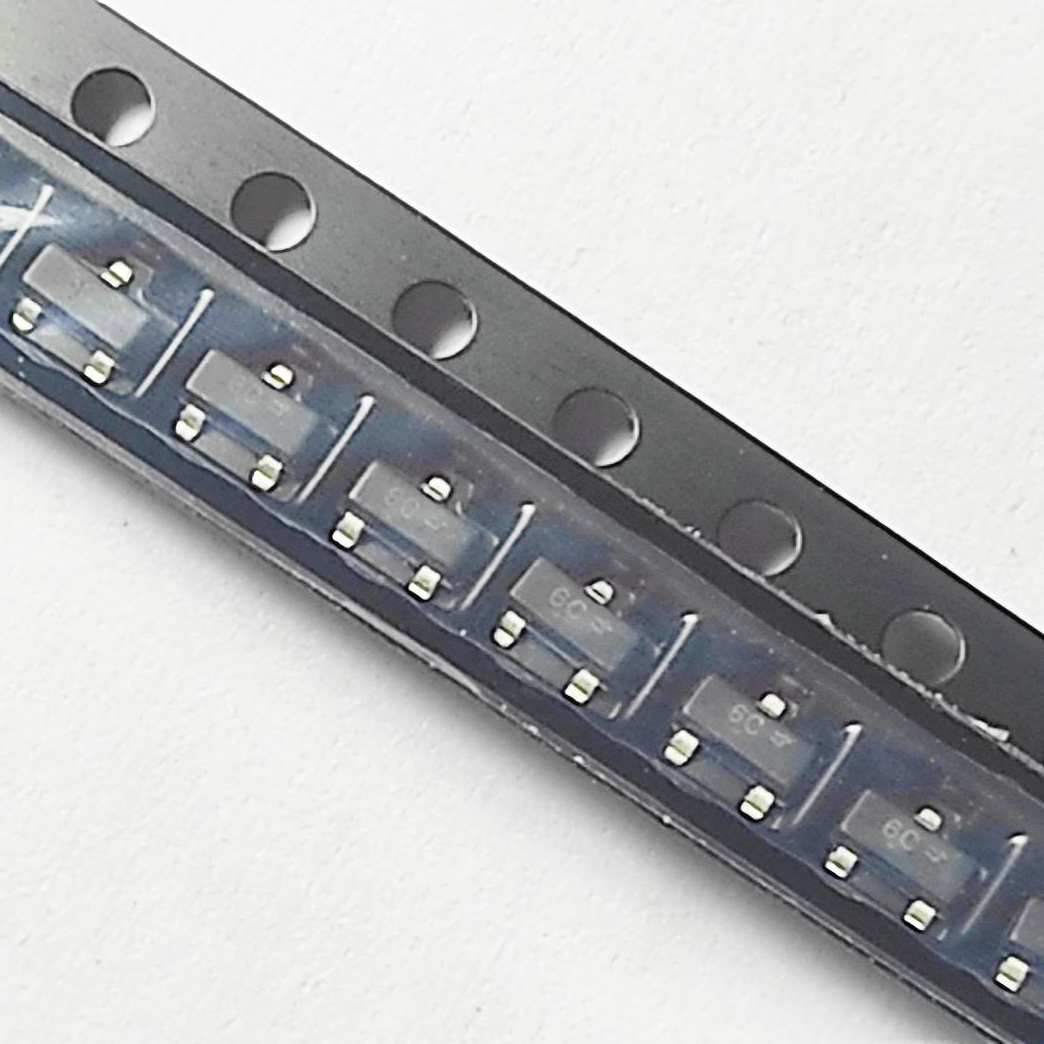

BAT54LT1 یک دیود شاتکی سیلیکونی پرسرعت از onsemi است که برای سوئیچینگ سریع، حفاظت مدار و Voltage Clamping طراحی شده است. این قطعه دارای حداکثر ولتاژ معکوس 30V، جریان مستقیم 200mA و افت ولتاژ پایین بوده و در پکیج فشرده SOT-23 برای مونتاژ SMD عرضه شده است. نسخه اصلی BAT54LT1 اکنون از چرخه تولید خارج شده و BAT54LT1G جایگزین مستقیم و بدون سرب آن است.



مشخصات فنی:

نوع محصول:
Schottky Barrier Diode

تکنولوژی:
Silicon Schottky

برند:
onsemi

سازنده:
onsemi

پارت نامبر:
BAT54LT1

سری:
BAT54L

آرایش:
Single Diode

حداکثر ولتاژ معکوس:
30V

حداکثر جریان مستقیم DC:
200mA

حداکثر جریان Forward Surge غیرتکرارشونده:
600mA

حداکثر جریان Forward تکرارشونده:
300mA

حداکثر افت ولتاژ مستقیم:
800mV در IF=100mA

افت ولتاژ مستقیم Typical:
حدود 0.35V در IF=10mA

Reverse Leakage Current:
2µA در VR=25V

Reverse Recovery Time:
5ns

Capacitance:
10pF در 1V و 1MHz

حداکثر توان تلفاتی:
200mW

نوع نصب:
Surface Mount / SMD

Pin 1:
Anode

Pin 3:
Cathode

ویژگی‌های محصول:

• دیود شاتکی پرسرعت
• ولتاژ معکوس 30V
• جریان مستقیم تا 200mA
• افت ولتاژ مستقیم پایین
• زمان بازیابی معکوس 5ns

کاربردها:

طبق دیتاشیت onsemi، BAT54L برای کاربردهای زیر طراحی شده است:

• High-Speed Switching
• Circuit Protection
• Voltage Clamping
• حفاظت ورودی مدارها
• مدارهای الکترونیکی قابل‌حمل
• مدارهای فشرده SMD
