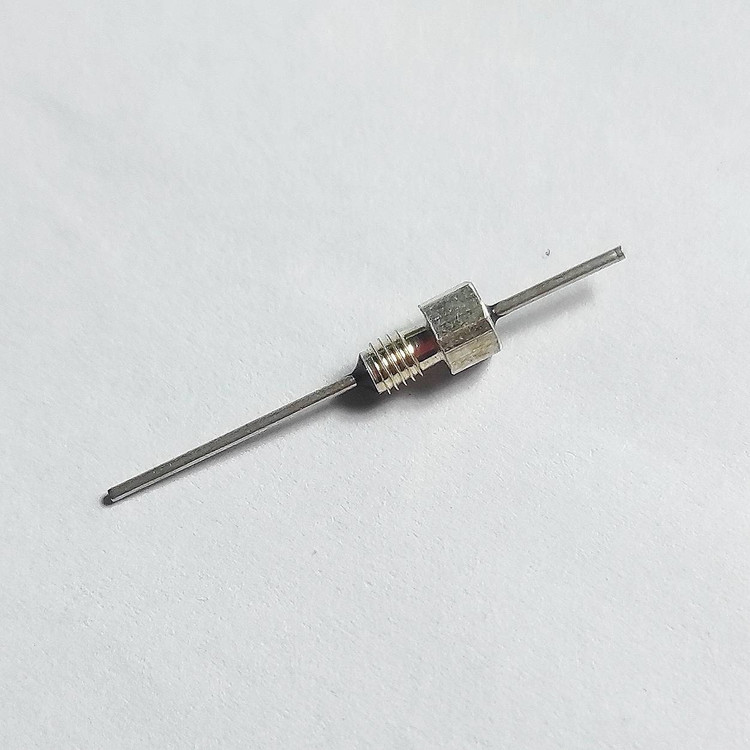

خازن فیدترو 4.7 نانوفاراد با رزوه M3 برای فیلتر EMI/RF

خازن فیدترو 4.7nF با رزوه M3 یک قطعه فیلتر EMI/RFI از نوع عبوری است که روی بدنه یا شاسی فلزی نصب می‌شود و مسیر تغذیه یا سیگنال از مرکز آن عبور می‌کند. ساختار Feedthrough باعث می‌شود نویز فرکانس بالا از خط اصلی به بدنه و زمین منتقل شود و در عین حال جریان DC یا فرکانس پایین از مسیر مرکزی عبور کند. این قطعات در تجهیزات RF، منابع تغذیه، تجهیزات آزمایشگاهی و مدارهای حساس به نویز کاربرد فراوان دارند.



مشخصات فنی:

نوع محصول:
Feedthrough Capacitor / EMI Feedthrough Filter

ظرفیت:
4.7nF

معادل ظرفیت:
4700pF

نوع نصب:
Bulkhead / Panel Mount

نوع اتصال:
Axial Feedthrough

رزوه اعلام‌شده:
M3

ویژگی‌های محصول:

• ظرفیت 4.7nF برای فیلتر نویز فرکانس بالا
• ساختار Feedthrough با اندوکتانس سری پایین
• نصب رزوه‌ای M3 روی شاسی یا پنل
• مناسب فیلترینگ EMI/RFI
• عبور مستقیم خط تغذیه یا سیگنال از مرکز قطعه
• مناسب استفاده در محفظه‌های فلزی و تجهیزات RF

کاربردها:

این نوع خازن برای جلوگیری از ورود یا خروج نویز فرکانس بالا از کابل‌ها و خطوط تغذیه استفاده می‌شود.

کاربردهای رایج:

• فیلتر ورودی و خروجی منابع تغذیه
• تجهیزات RF و مایکروویو
• تجهیزات اندازه‌گیری و آزمایشگاهی
• تجهیزات مخابراتی
• فیلتر خطوط تغذیه DC
• عبور سیگنال یا تغذیه از دیواره شیلدشده
• فیلتر EMI در محفظه‌های فلزی
• تجهیزات صنعتی حساس به نویز
