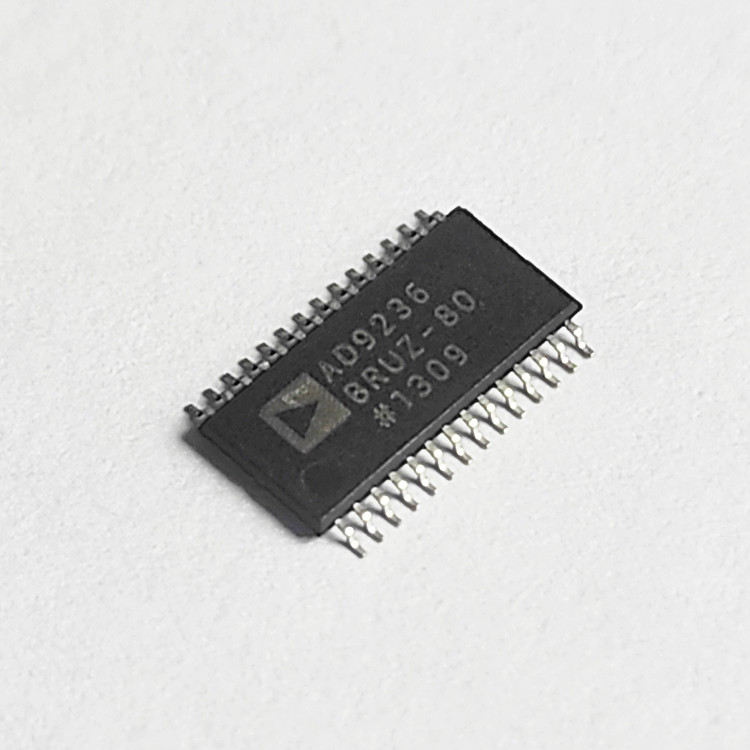

مبدل آنالوگ به دیجیتال 12 بیتی 80MSPS مدل AD9236BRUZ-80

AD9236BRUZ-80 یک مبدل آنالوگ به دیجیتال پرسرعت 12 بیتی با نرخ نمونه‌برداری 80MSPS است که با تغذیه 3V کار می‌کند. این ADC دارای ورودی آنالوگ تفاضلی با پهنای باند 500MHz، Sample-and-Hold و مرجع ولتاژ داخلی، خروجی داده Parallel و توان مصرفی حدود 366mW در 80MSPS است و برای کاربردهای مخابراتی، تصویربرداری پزشکی و ابزارهای اندازه‌گیری پرسرعت مناسب است.



مشخصات فنی:

نوع محصول:
Analog-to-Digital Converter (ADC)

برند:
Analog Devices

سازنده:
Analog Devices, Inc.

مدل:
AD9236

پارت نامبر:
AD9236BRUZ-80

رزولوشن:
12 بیت

نرخ نمونه‌برداری:
80MSPS

تعداد ADC:
1

تعداد ورودی:
1

معماری:
Pipelined

پیکربندی:
S/H-ADC

نوع ورودی:
Differential / Single-Ended

پهنای باند ورودی:
500MHz

دامنه ورودی:
1Vp-p تا 2Vp-p

رابط داده:
Parallel

Reference:
Internal / External

ولتاژ تغذیه آنالوگ:
2.7V تا 3.6V

ولتاژ تغذیه دیجیتال:
2.25V تا 3.6V

SNR:
70.4dBc تا Nyquist

SFDR:
87.8dBc تا Nyquist

DNL:
±0.4LSB

توان مصرفی:
366mW در 80MSPS

فرمت خروجی:
Offset/Straight Binary یا Two's Complement

Clock Duty Cycle Stabilizer:
دارد

Out-of-Range Indicator:
دارد

محدوده دمای کاری:
‎-40°C تا +85°C

نوع نصب:
Surface Mount / SMD

پکیج:
28-TSSOP

Package Option:
RU-28

ابعاد بدنه:
4.4 × 9.7mm

ویژگی‌های محصول:

• دقت 12 بیت
• نرخ نمونه‌برداری 80MSPS
• پهنای باند آنالوگ 500MHz
• SNR برابر 70.4dBc
• رابط خروجی Parallel
• تغذیه کم‌ولتاژ 3V با توان مصرفی حدود 366mW

کاربردها:

Analog Devices کاربردهای رسمی زیر را برای AD9236 ذکر می‌کند:

• تجهیزات تصویربرداری پزشکی پیشرفته
• IF Sampling در گیرنده‌های مخابراتی
• تجهیزات باتری‌خور
• Hand-Held Scopemeter
• اسیلوسکوپ‌های دیجیتال کم‌هزینه
• زیرسیستم‌های DTV
