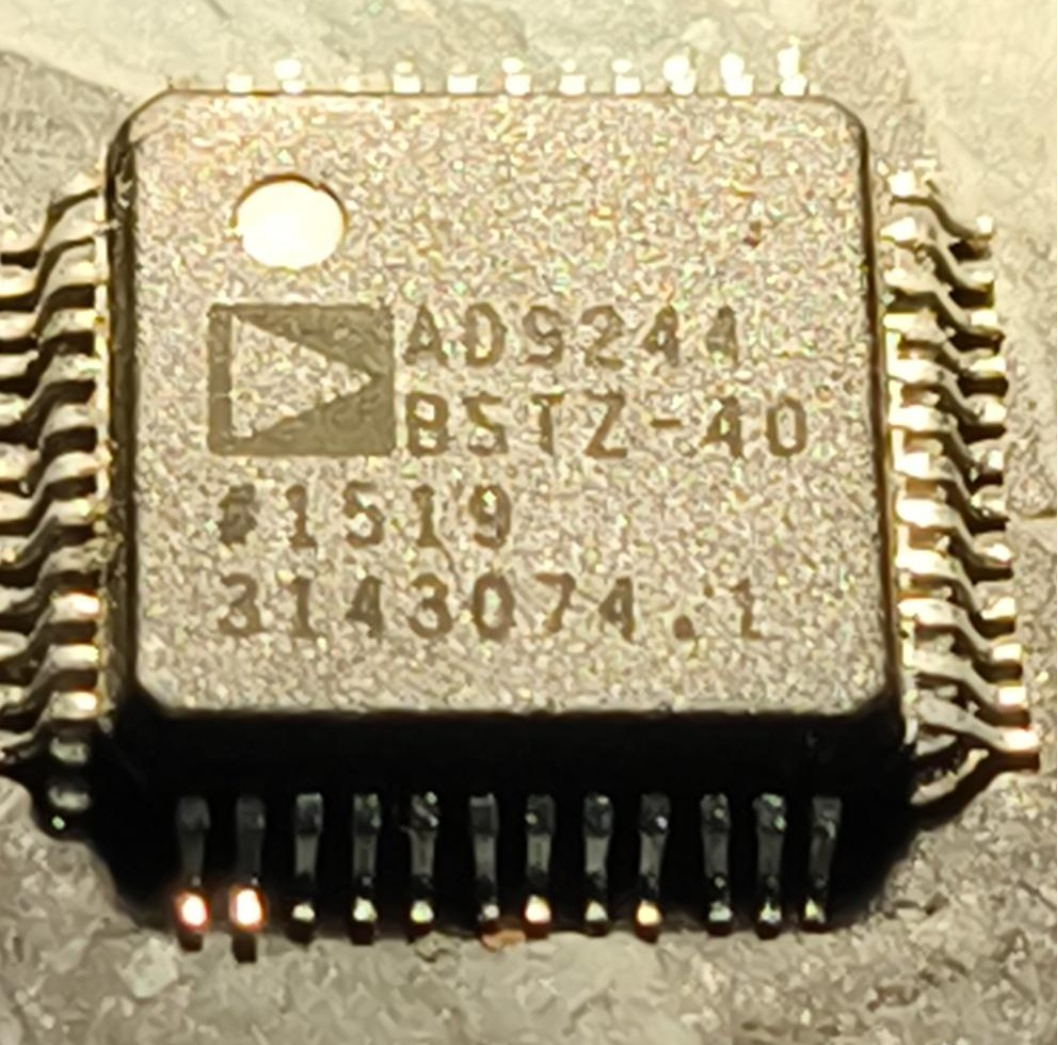

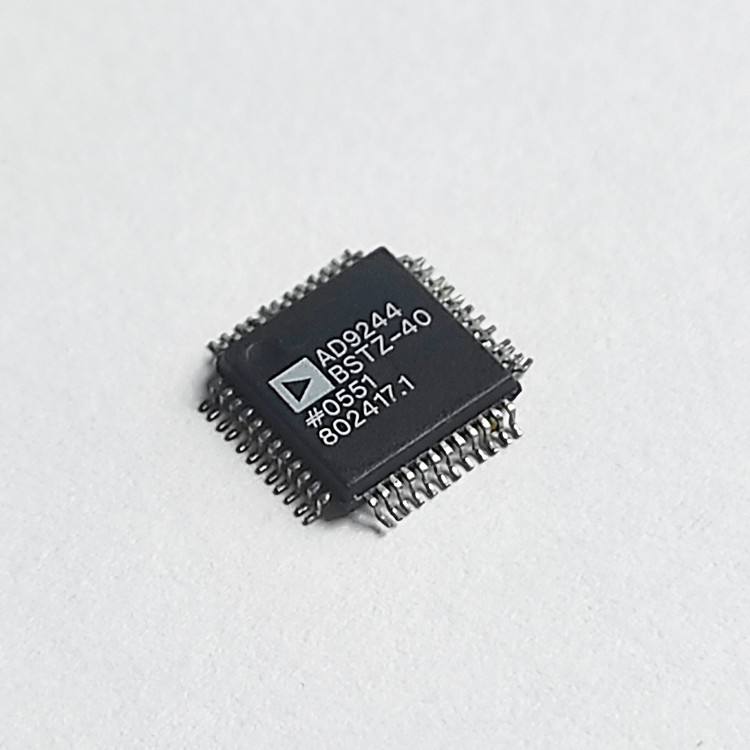

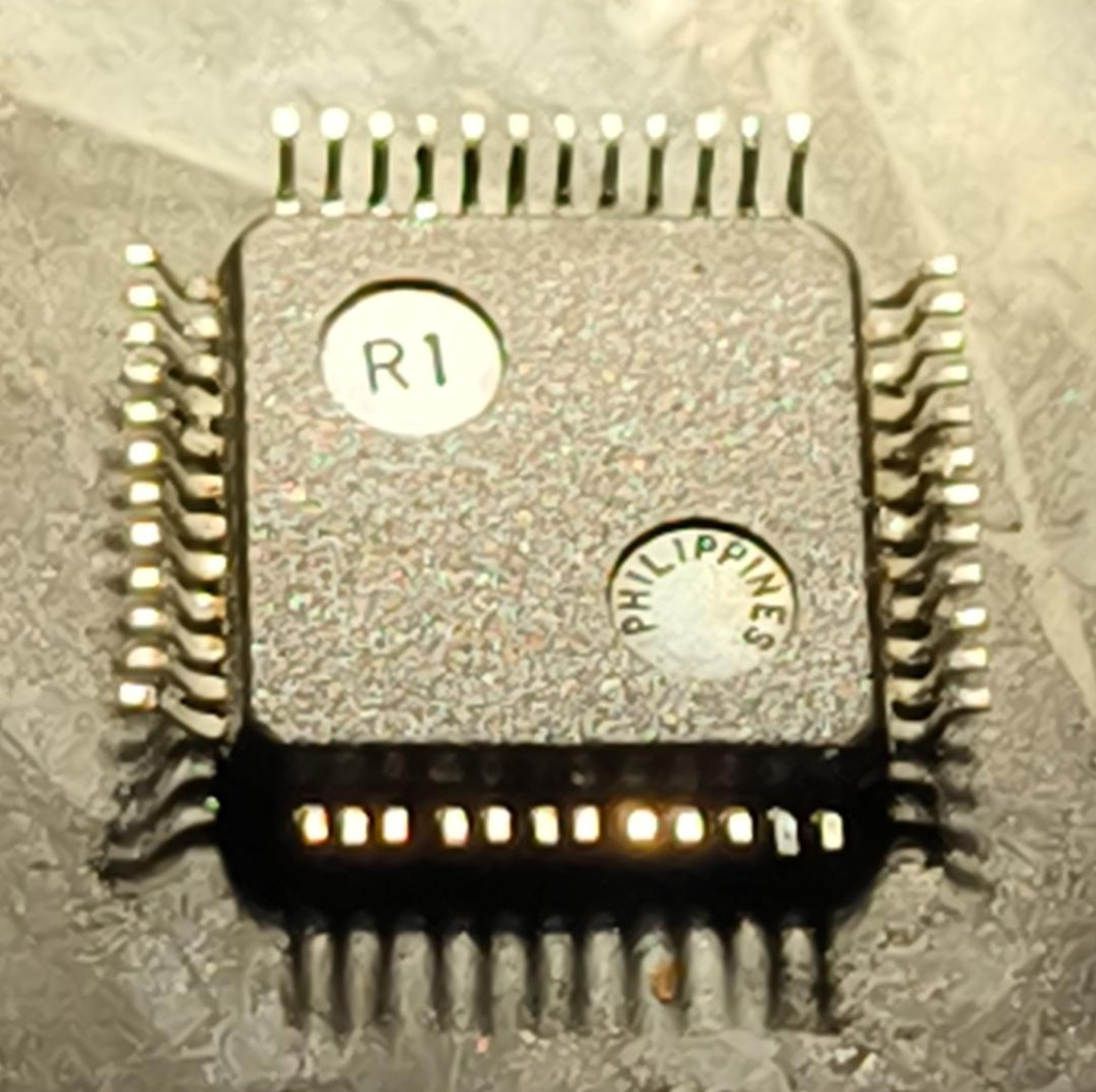

مبدل آنالوگ به دیجیتال 14 بیتی 40MSPS مدل AD9244BSTZ-40

AD9244BSTZ-40 یک مبدل آنالوگ به دیجیتال پرسرعت 14 بیتی ساخت Analog Devices با نرخ نمونه‌برداری 40MSPS است. این ADC از معماری Pipelined، ورودی آنالوگ با پهنای باند 750MHz، Sample-and-Hold داخلی و مرجع ولتاژ داخلی بهره می‌برد و برای IF Sampling، سیستم‌های مخابراتی، تجهیزات اندازه‌گیری و پردازش سیگنال پرسرعت مناسب است.

مشخصات فنی:

نوع محصول:
Analog-to-Digital Converter (ADC)

برند:
Analog Devices

سازنده:
Analog Devices, Inc.

مدل:
AD9244

پارت نامبر:
AD9244BSTZ-40

رزولوشن:
14 بیت

نرخ نمونه‌برداری:
40MSPS

تعداد ADC:
1

تعداد کانال:
1

معماری:
Pipelined

پیکربندی:
Sample-and-Hold + ADC

پهنای باند آنالوگ:
750MHz

نوع ورودی:
Differential / Single-Ended با پیکربندی مناسب

محدوده ورودی تفاضلی:
1 تا 2Vp-p

رابط خروجی:
Parallel

فرمت خروجی:
Straight Binary یا Two's Complement

SNR:
حدود 73dBc تا Nyquist طبق مشخصات اصلی Analog Devices

SFDR:
حدود 86dBc تا Nyquist

DNL:
±0.7LSB طبق مشخصه شاخص سازنده

Reference:
Internal یا External

ولتاژ تغذیه آنالوگ:
5V

ولتاژ تغذیه بخش دیجیتال:
2.7V تا 5.25V

توان مصرفی اعلام‌شده برای نسخه 40MSPS:
حدود 340mW در شرایط اعلام‌شده توسط Analog Devices

Out-of-Range Indicator:
دارد

نوع نصب:
SMD / SMT

پکیج:
48-LQFP

ابعاد پکیج:
7 × 7mm

محدوده دمای کاری:
‎-40°C تا +85°

ویژگی‌های محصول:

• دقت 14 بیت
• نرخ نمونه‌برداری 40MSPS
• پهنای باند ورودی آنالوگ 750MHz
• معماری Pipelined با Sample-and-Hold داخلی
• رابط خروجی دیجیتال Parallel
• پکیج LQFP-48 با ابعاد 7×7mm

کاربردها:

AD9244 برای تبدیل پرسرعت سیگنال‌های آنالوگ به داده دیجیتال در سیستم‌هایی طراحی شده که دقت بالا، پهنای باند زیاد و کیفیت دینامیکی مناسب اهمیت دارد.

کاربردهای متداول:

• IF Sampling در گیرنده‌های مخابراتی
• تجهیزات مخابراتی بی‌سیم
• سیستم‌های Data Acquisition
• تجهیزات اندازه‌گیری پرسرعت
• تجهیزات تصویربرداری
• تجهیزات پزشکی
• پردازش سیگنال دیجیتال
• Instrumentation
