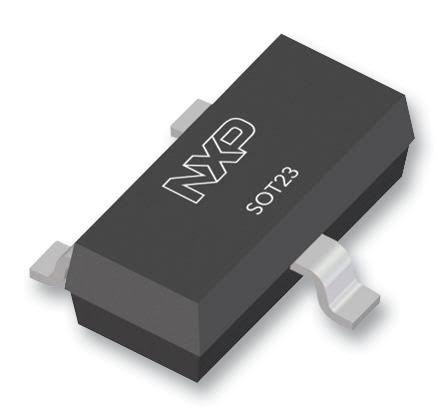

ترانزیستور NPN عمومی مدل BCW60B برند Nexperia، ولتاژ 32 ولت، جریان 100 میلی‌آمپر

BCW60B یک ترانزیستور BJT سیلیکونی از نوع NPN برای سوئیچینگ و تقویت عمومی است. این قطعه در پکیج کوچک SOT-23 عرضه می‌شود و دارای حداکثر ولتاژ Collector-Emitter برابر 32V، جریان Collector تا 100mA و بهره جریان DC در رده B است. Nexperia این خانواده را برای کاربردهای کم‌جریان و کم‌ولتاژ معرفی کرده و نسخه BCW60B را همچنان در وضعیت Production نگه داشته است.


مشخصات فنی:

نوع محصول:
Bipolar Junction Transistor (BJT)

نوع ترانزیستور:
NPN

کاربرد:
General-Purpose Switching and Amplification

برند:
Nexperia

سازنده:
Nexperia B.V.

مدل:
BCW60B

پارت نامبر فعال:
BCW60B,215

Ordering Code:
933324090215

Marking:
AB%

حداکثر ولتاژ Collector-Emitter:
32V

حداکثر جریان Collector:
100mA

حداکثر جریان پالسی Collector:
200mA طبق TME

حداکثر توان تلفاتی:
250mW

بهره جریان DC، hFE:
180 تا 310 طبق Nexperia

حداقل hFE در DigiKey:
180 در IC = 2mA و VCE = 5V

فرکانس گذار:
250MHz در DigiKey/Farnell

حداکثر VCE(sat):
550mV در IB = 1.25mA و IC = 50mA

حداکثر Collector Cutoff Current:
20nA

حداکثر دمای Junction:
150°C

نوع نصب:
Surface Mount / SMD

پکیج:
SOT-23

Package Alias:
TO-236AB

تعداد پایه:
3

Qualification:
AEC-Q101

وضعیت:
Active / Production

ویژگی‌های محصول:

• ترانزیستور NPN عمومی برای سوئیچینگ و تقویت
• ولتاژ Collector-Emitter تا 32V
• جریان Collector تا 100mA
• بهره جریان hFE در محدوده 180 تا 310
• فرکانس گذار 250MHz
• پکیج کوچک SOT-23 و دارای Qualification نوع AEC-Q101

کاربردها:

Nexperia کاربرد اصلی BCW60B را General-Purpose Switching and Amplification اعلام می‌کند.

کاربردهای رایج:

• سوئیچینگ سیگنال و بارهای کم‌جریان
• طبقات تقویت‌کننده کم‌قدرت
• مدارهای Interface
• درایور LEDهای کم‌جریان
• مدارهای کنترلی
• تجهیزات الکترونیکی عمومی
• برخی طراحی‌های خودرویی پس از بررسی شرایط طراحی
