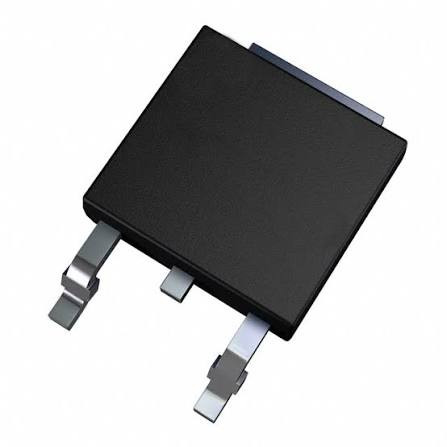

رگولاتور خطی LDO جریان 1.5 آمپر مدل LD29150، خروجی 3.3 ولت

LD29150 یک رگولاتور خطی کم‌افت یا LDO با خروجی ثابت 3.3V و قابلیت تأمین جریان تا 1.5A است. این قطعه برای کاربردهایی طراحی شده که به جریان نسبتاً بالا، افت ولتاژ کم و خروجی پایدار نیاز دارند و در پکیج SMD نوع DPAK عرضه می‌شود. ST برای خانواده LD29150 افت ولتاژ Typical حدود 0.4V در جریان 1.5A و حفاظت داخلی جریان و دما را اعلام کرده است.


مشخصات فنی:

نوع محصول:
Low-Dropout Linear Regulator

برند:
STMicroelectronics

سازنده:
STMicroelectronics

مدل:
LD29150

نوع خروجی:
Fixed Positive

ولتاژ خروجی:
3.3V

حداکثر جریان خروجی:
1.5A

حداکثر ولتاژ ورودی:
14V طبق DigiKey

افت ولتاژ Typical:
حدود 0.4V در 1.5A

حداکثر افت ولتاژ:
0.7V در 1.5A طبق DigiKey

Quiescent Current:
180µA طبق DigiKey برای حالت بی‌باری مشخص‌شده

PSRR:
67dB در 120Hz

حفاظت‌ها:
Over Current
Over Temperature

نوع نصب:
Surface Mount / SMD

پکیج:
DPAK / TO-252-3

محدوده دمای کاری:
‎-40°C تا +125°C

ویژگی‌های محصول:

• خروجی ثابت 3.3V
• جریان خروجی تا 1.5A
• افت ولتاژ بسیار پایین
• حفاظت داخلی در برابر اضافه‌جریان
• حفاظت حرارتی داخلی
• پکیج DPAK مناسب مونتاژ SMD

کاربردها:

• رگولاسیون 3.3V روی بردهای الکترونیکی
• Post-Regulation منابع تغذیه سوئیچینگ
• تجهیزات کامپیوتری
• تجهیزات باتری‌خور
• بردهای صنعتی و کنترلی
• سیستم‌های صوتی و تصویری
• منابع تغذیه خطی با جریان متوسط تا بالا
