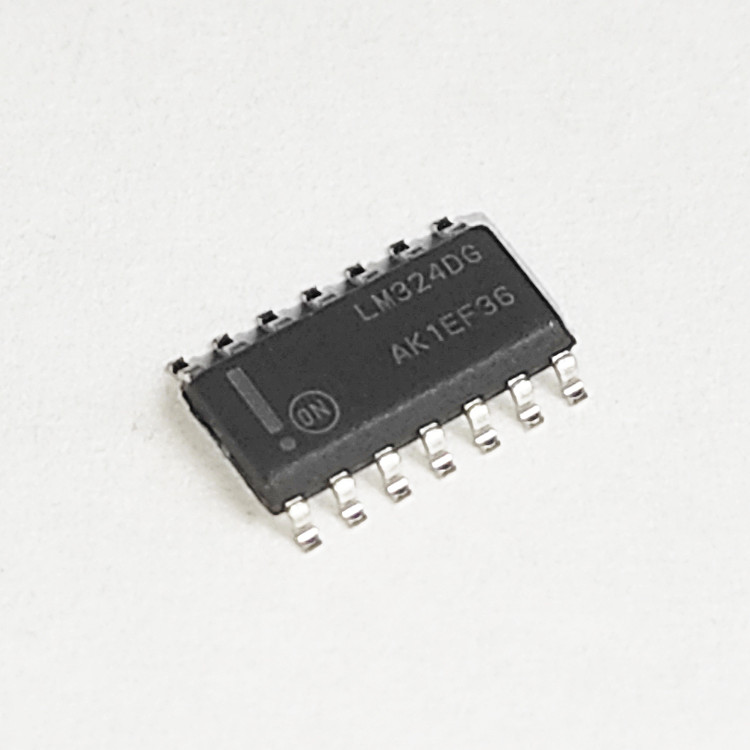

آپ‌امپ چهارکاناله عمومی LM324DG برند onsemi

LM324DG یک آی‌سی تقویت‌کننده عملیاتی چهارکاناله عمومی از onsemi است که چهار Op-Amp مستقل را در یک پکیج SOIC-14 ارائه می‌دهد. این قطعه با تغذیه تک 3 تا 32 ولت یا تغذیه دوگانه تا ±16 ولت کار می‌کند و برای تقویت سیگنال، فیلترهای فعال، مدارهای کنترلی و پردازش آنالوگ عمومی مناسب است. نسخه LM324DG اکنون Obsolete شده و دیگر توسط onsemi تولید نمی‌شود.


مشخصات فنی:

نوع محصول:
Operational Amplifier

نوع:
General-Purpose Op Amp

تعداد کانال:
4

برند:
onsemi

سازنده:
onsemi

مدل:
LM324

پارت نامبر:
LM324DG

نوع فناوری:
Bipolar

Gain Bandwidth Product:
1MHz

Slew Rate:
0.6V/µs

حداکثر Input Offset Voltage:
7mV در Mouser

حداکثر جریان خروجی هر کانال:
40mA

محدوده تغذیه تک:
3V تا 32V

محدوده تغذیه دوگانه:
±1.5V تا ±16V

محدوده دمای کاری:
0°C تا +70°C

حداکثر دمای Junction:
150°C

نوع نصب:
Surface Mount / SMD

پکیج:
14-SOIC

عرض بدنه:
3.90mm

تعداد پایه:
14

ویژگی‌های محصول:

• چهار آپ‌امپ مستقل در یک پکیج
• قابلیت کار با تغذیه تک 3 تا 32V
• Gain Bandwidth برابر 1MHz
• Slew Rate حدود 0.6V/µs
• پکیج SOIC-14 مناسب مونتاژ SMD
• مناسب کاربردهای آنالوگ عمومی

کاربردها:

• تقویت سیگنال‌های آنالوگ
• فیلترهای Active
• Signal Conditioning
• مدارهای سنسور
• مدارهای کنترل صنعتی
• منابع تغذیه و Feedback Loops
• مدارهای مقایسه و تقویت عمومی
• تعمیر تجهیزات قدیمی دارای LM324
