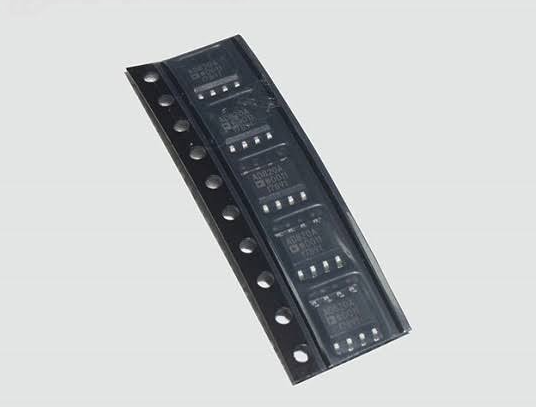

آپ‌امپ دقیق کم‌مصرف ورودی FET مدل AD820A

AD820A یک آپ‌امپ دقیق، کم‌مصرف و تک‌کاناله با ورودی FET است که برای کار با تغذیه تک 5 تا 36 ولت یا تغذیه دوگانه ±2.5 تا ±18 ولت طراحی شده است. خروجی این قطعه Rail-to-Rail است، جریان بایاس ورودی بسیار پایین دارد و برای تجهیزات اندازه‌گیری دقیق، پیش‌تقویت‌کننده فوتودیود، فیلترهای فعال و سیستم‌های Data Acquisition مناسب است.



مشخصات فنی:

نوع محصول:
Operational Amplifier

نوع:
Precision Low-Power FET-Input Op Amp

تعداد کانال:
1

برند:
Analog Devices

مدل:
AD820A

نوع ورودی:
FET / JFET Input

نوع خروجی:
Rail-to-Rail

محدوده تغذیه تک:
5V تا 36V

محدوده تغذیه دوگانه:
±2.5V تا ±18V

Unity-Gain Bandwidth:
حدود 1.8 تا 1.9MHz

Slew Rate:
3V/µs

حداکثر Input Offset Voltage برای AD820A:
0.8mV

Input Bias Current:
حداکثر 25pA

Quiescent Current:
حداکثر حدود 800µA در مشخصات خانواده

حداقل جریان خروجی:
15mA طبق Analog Devices

Capacitive Load Drive:
تا 350pF

Input Voltage Noise:
13nV/√Hz در 10kHz

محدوده دمای کاری نسخه‌های فعال:
‎-40°C تا +85°C

ویژگی‌های محصول:

• ورودی FET با جریان بایاس بسیار پایین
• خروجی Rail-to-Rail
• قابلیت کار با تغذیه تک 5 تا 36V
• مصرف جریان پایین
• Slew Rate حدود 3V/µs
• مناسب کاربردهای اندازه‌گیری دقیق

کاربردها:

• Battery-Powered Precision Instrumentation
• Photodiode Preamplifiers
• Active Filters
• سیستم‌های Data Acquisition با دقت 12 تا 14 بیت
• تجهیزات پزشکی
• مراجع ولتاژ و رگولاتورهای کم‌مصرف
