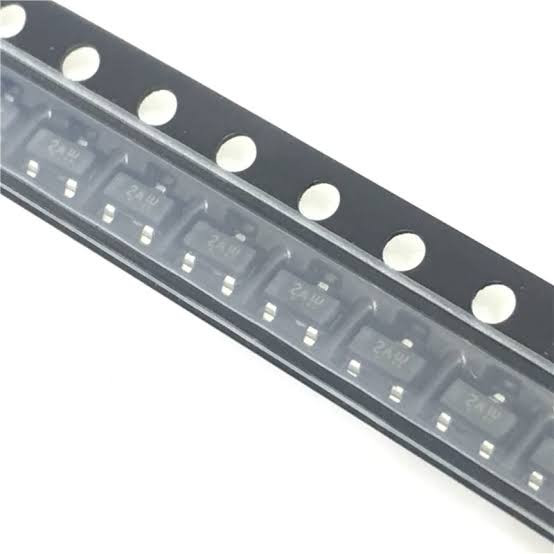

ترانزیستور PNP مدل MMBT3906، ولتاژ 40 ولت، جریان 200 میلی‌آمپر

MMBT3906 یک ترانزیستور BJT از نوع PNP برای سوئیچینگ و تقویت سیگنال‌های کم‌قدرت است. نسخه‌های معتبر این خانواده معمولاً دارای حداکثر ولتاژ Collector-Emitter برابر 40V، جریان Collector تا 200mA و پکیج SOT-23 هستند و برای مدارهای عمومی، درایورها و طبقات تقویت سیگنال استفاده می‌شوند.



مشخصات فنی:

نوع محصول:
Bipolar Junction Transistor (BJT)

نوع ترانزیستور:
PNP

پارت نامبر:
MMBT3906

حداکثر ولتاژ Collector-Emitter:
40V

حداکثر جریان Collector:
200mA

حداقل بهره جریان DC:
hFE ≥ 100 در IC=10mA و VCE=1V برای نسخه‌های معتبر بررسی‌شده

حداکثر VCE(sat):
حدود 300 تا 400mV در IC=50mA و IB=5mA، بسته به سازنده

فرکانس گذار:
حدود 250 تا 300MHz، بسته به سازنده

نوع نصب:
Surface Mount / SMD

پکیج:
SOT-23-3

نام‌های معادل پکیج:
TO-236-3 / SC-59

محدوده دمای کاری:
معمولاً ‎-55°C تا +150°C

ویژگی‌های محصول:

• ترانزیستور PNP عمومی
• ولتاژ Collector-Emitter تا 40V
• جریان Collector تا 200mA
• مناسب سوئیچینگ و تقویت
• پکیج کوچک SOT-23
• مکمل متداول MMBT3904

کاربردها:

• سوئیچینگ بارهای کم‌قدرت
• طبقات تقویت سیگنال
• درایور LED و بارهای کوچک
• High-Side Switching کم‌جریان
• مدارهای Interface
• تجهیزات الکترونیکی عمومی
