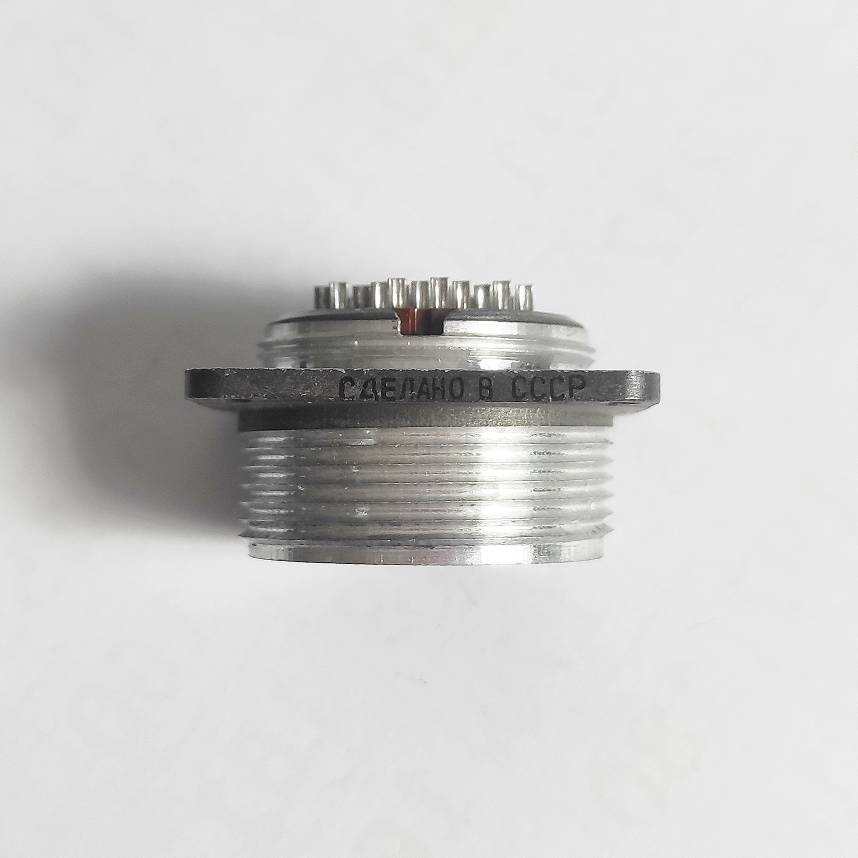

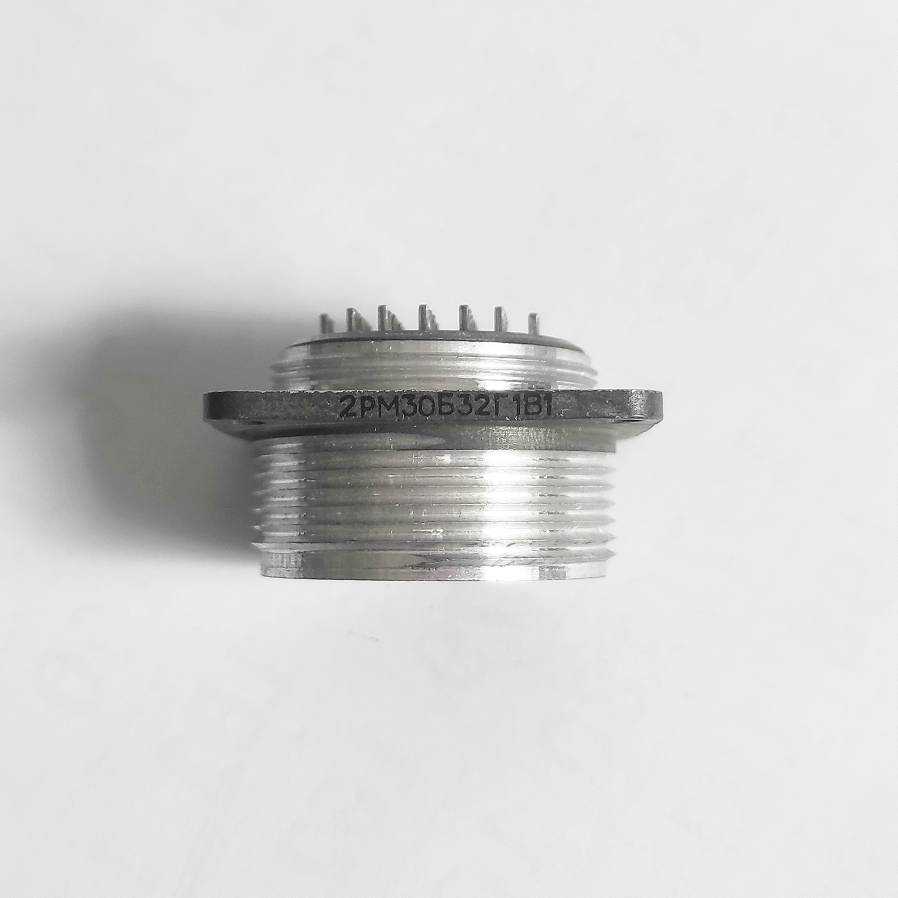

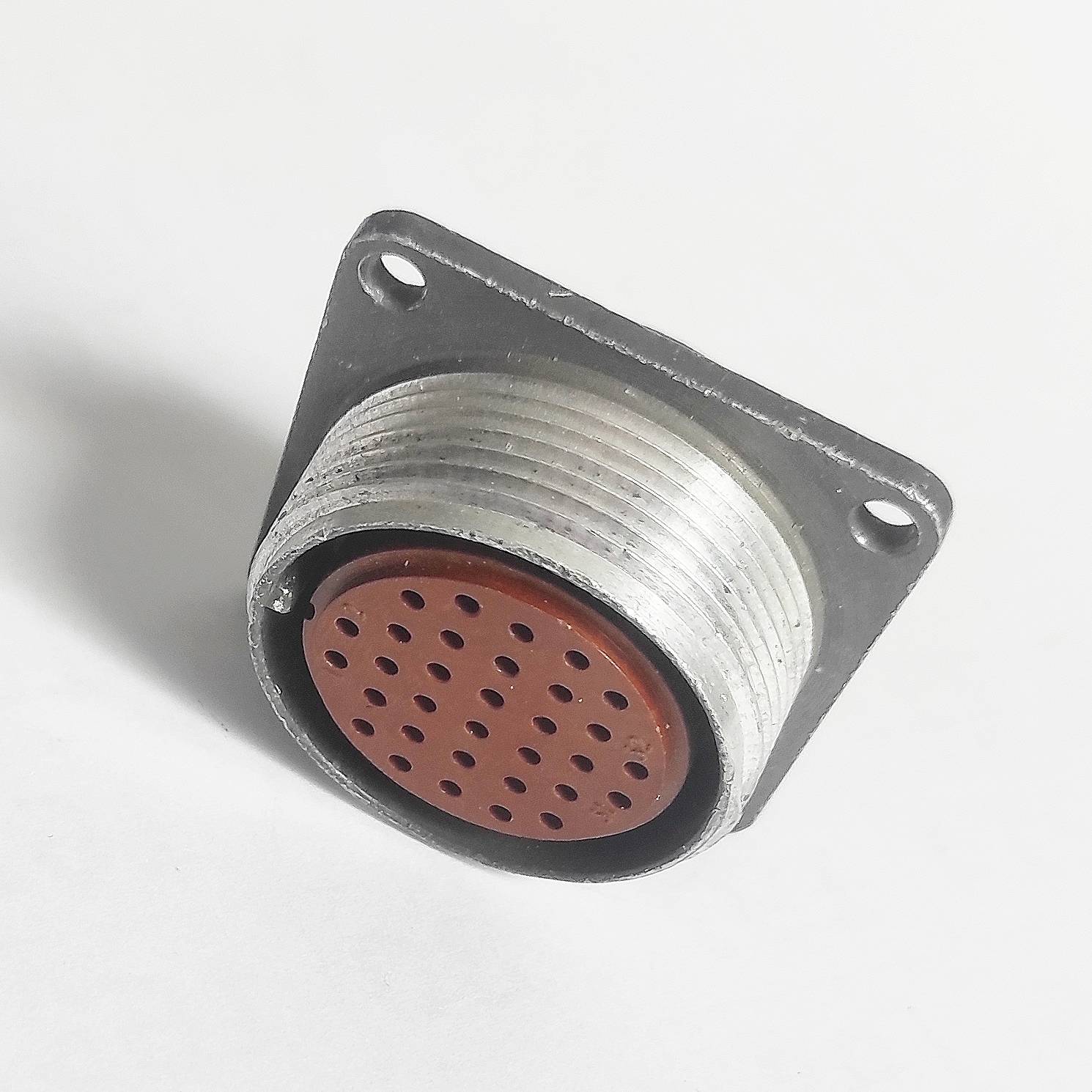

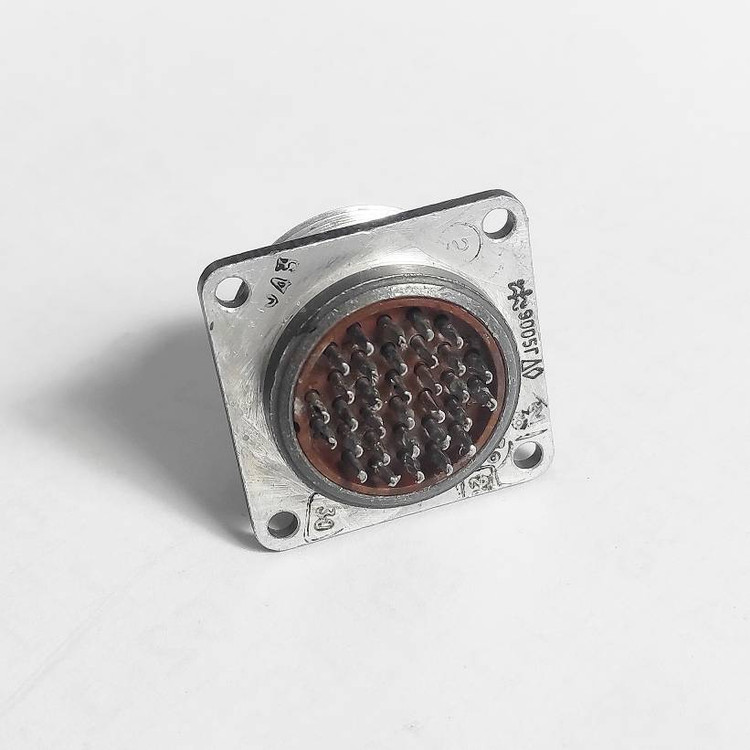

کانکتور گرد روسی 32 پین پنلی مادگی مدل 2РМ30Б32Г1В1

2РМ30Б32Г1В1 یک کانکتور گرد 32 کنتاکت از خانواده 2РМ است که به‌صورت پنلی یا دستگاهی نصب می‌شود. این مدل دارای کنتاکت‌های مادگی با پوشش نقره، اتصال مکانیکی رزوه‌ای و بدنه فلزی است و برای تجهیزات صنعتی، مخابراتی، آزمایشگاهی و سامانه‌های Legacy روسی/شوروی استفاده می‌شود. منبع فنی اختصاصی همین پارت حداکثر ولتاژ کاری 560V و جریان تا 4A برای هر کنتاکت را اعلام می‌کند.



مشخصات فنی:

نوع محصول:
Circular Connector / Panel Receptacle

سری:
2РМ

پارت نامبر:
2РМ30Б32Г1В1

نوع نصب:
Panel Mount / Block Mount

نوع اتصال:
Threaded Coupling

نوع کنتاکت:
Female / Socket

تعداد کنتاکت:
32

قطر کنتاکت:
1.0mm

حداکثر جریان هر کنتاکت:
4A

حداکثر جریان کل کانکتور:
106A

حداکثر ولتاژ کاری:
560V AC/DC

حداکثر سطح مقطع سیم قابل اتصال:
0.5mm²

حداکثر مقاومت کنتاکت:
0.005Ω

حداقل مقاومت عایقی:
5000MΩ در شرایط نرمال

محدوده دمای محیط:
‎-60°C تا +100°C

تعداد سیکل اتصال/جداسازی:
500 بار

حداقل عمر کاری اعلام‌شده:
1000 ساعت در منبع AS Energi

حداقل عمر انبارداری:
15 سال

جنس بدنه:
آلیاژ آلومینیوم AL-11

جنس عایق:
AG-4

پوشش کنتاکت:
Silver

حداکثر وزن:
41g

رزوه‌ها:
M30×1
M33×1.5

ابعاد مرجع:
A = 31mm
B = 38mm
Lmax = 25mm

ویژگی‌های محصول:

• 32 کنتاکت مادگی
• پوشش نقره‌ای کنتاکت‌ها
• جریان تا 4A برای هر کنتاکت
• ولتاژ کاری تا 560V
• اتصال رزوه‌ای مقاوم
• مناسب نصب پنلی در تجهیزات صنعتی و Legacy

کاربردها:

این کانکتور برای ایجاد اتصال چندرشته‌ای قابل جداسازی در تجهیزات صنعتی و الکترونیکی استفاده می‌شود.

کاربردهای رایج:

• تجهیزات صنعتی روسی و شوروی
• تجهیزات مخابراتی
• تابلوها و سیستم‌های کنترلی
• تجهیزات آزمایشگاهی
• تعمیر و بازسازی تجهیزات Legacy
• اتصال دسته‌سیم‌های چندرشته‌ای به شاسی
