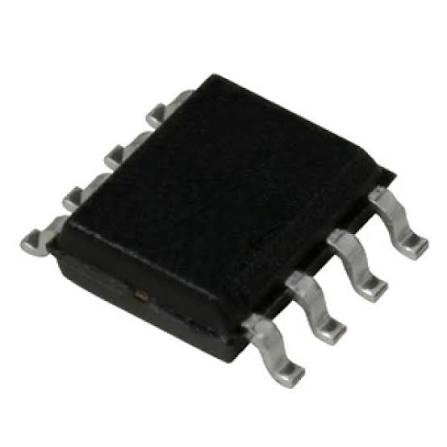

تقویت‌کننده گیرنده تفاضلی پرسرعت 200MHz مدل AD8129

AD8129 یک تقویت‌کننده Differential-to-Single-Ended پرسرعت و کم‌نویز است که برای دریافت سیگنال‌های پرسرعت از کابل‌های Twisted Pair طراحی شده است. این قطعه پهنای باند 200MHz، Slew Rate حدود 1060 تا 1070V/µs، CMRR بسیار بالا و نویز ورودی پایین 4.5nV/√Hz دارد و برای ویدئو، انتقال داده پرسرعت، Line Receiver و High-Speed Instrumentation مناسب است.



مشخصات فنی:

نوع محصول:
Differential Receiver Amplifier

تعداد کانال:
1

پهنای باند:
200MHz

Slew Rate:
1060 تا 1070V/µs

CMRR:
94dB حداقل از DC تا 100kHz
80dB حداقل در 2MHz
70dB در 10MHz

Input Impedance:
1MΩ Differential

Input Common-Mode Range:
±10.5V

Input Voltage Noise:
4.5nV/√Hz

Gain:
قابل تنظیم توسط کاربر

حداقل Gain توصیه‌شده برای AD8129:
حدود +10

محدوده تغذیه:
از 4.5V تک‌منبع تا حدود ±12.6V

جریان مصرفی:
حدود 13mA طبق DigiKey

جریان خروجی:
حدود 40mA

Input Offset Voltage:
حدود 200µV طبق DigiKey

محدوده دمای کاری:
‎-40°C تا +85°C

پکیج‌ها:
8-MSOP
8-SOIC

ویژگی‌های محصول:

• پهنای باند 200MHz
• Slew Rate بیش از 1000V/µs
• CMRR بالا در فرکانس‌های بالا
• نویز ورودی کم
• قابلیت تبدیل سیگنال Differential به Single-Ended
• Gain قابل تنظیم

کاربردها:

• High-Speed Differential Line Receiver
• انتقال ویدئو روی Twisted Pair
• انتقال داده پرسرعت
• Differential-to-Single-Ended Conversion
• High-Speed Instrumentation Amplifier
• Level Shifting
