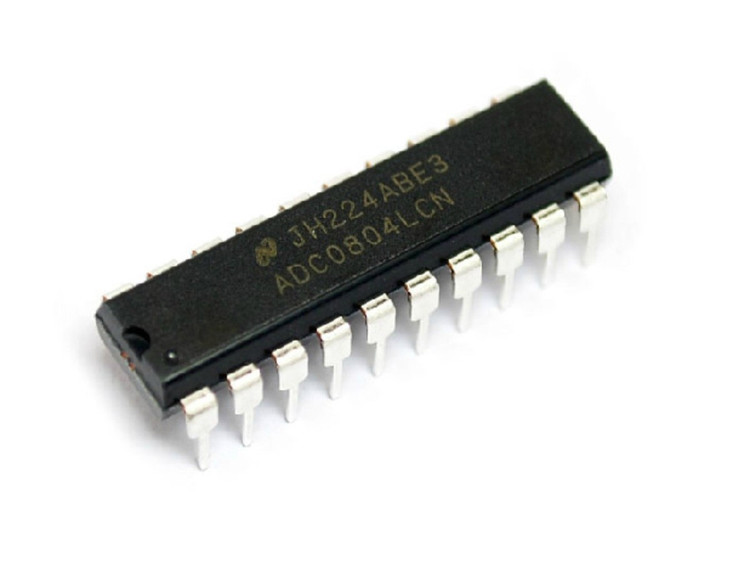

مبدل آنالوگ به دیجیتال 8 بیتی مدل ADC0804LCN

ADC0804LCN یک مبدل آنالوگ به دیجیتال 8 بیتی CMOS از نوع Successive Approximation است که برای اتصال مستقیم به میکروپردازنده‌ها طراحی شده است. این قطعه با تغذیه 5V کار می‌کند، دارای ورودی آنالوگ تفاضلی، خروجی دیجیتال موازی TRI-STATE و مولد کلاک داخلی است و در پکیج Through-Hole نوع DIP-20 عرضه می‌شود.



مشخصات فنی:

نوع محصول:
Analog-to-Digital Converter

معماری:
Successive Approximation

رزولوشن:
8 بیت

تعداد ADC:
1

تعداد کانال ورودی:
1 کانال تفاضلی

نوع ورودی:
Differential Analog Input

نوع خروجی:
8-Bit Parallel TRI-STATE

ولتاژ تغذیه کاری:
4.5V تا 6.3V

ولتاژ نامی:
5V

محدوده ورودی آنالوگ:
تقریباً GND تا VCC در شرایط استاندارد

Total Unadjusted Error برای ADC0804:
±1 LSB

Conversion Time در fCLK = 640kHz:
Typical حدود 103µs
Maximum حدود 114µs

Clock Frequency:
100kHz تا 1.46MHz

Clock Frequency Typical:
640kHz

حداکثر Conversion Rate در Free-Running Mode:
حدود 9708 Conversion/s

Access Time:
Typical 135ns
Maximum 200ns

Supply Current:
Typical حدود 1.9mA برای ADC0804LCN

Maximum Supply Current:
2.5mA

محدوده دمای کاری نسخه LCN:
0°C تا +70°C

نوع نصب:
Through Hole

پکیج:
20-PDIP

عرض پکیج:
0.3 inch

ویژگی‌های محصول:

• رزولوشن 8 بیت
• رابط مستقیم با میکروپردازنده
• خروجی موازی TRI-STATE
• ورودی تفاضلی
• مولد کلاک داخلی
• تغذیه تک 5V

کاربردها:

• Data Acquisition
• تجهیزات اندازه‌گیری
• سیستم‌های کنترل مبتنی بر میکروپردازنده
• تبدیل خروجی سنسورها به داده دیجیتال
• بردهای آموزشی و آزمایشگاهی
• تعمیر تجهیزات Legacy
• سیستم‌های دیجیتال قدیمی با باس موازی
