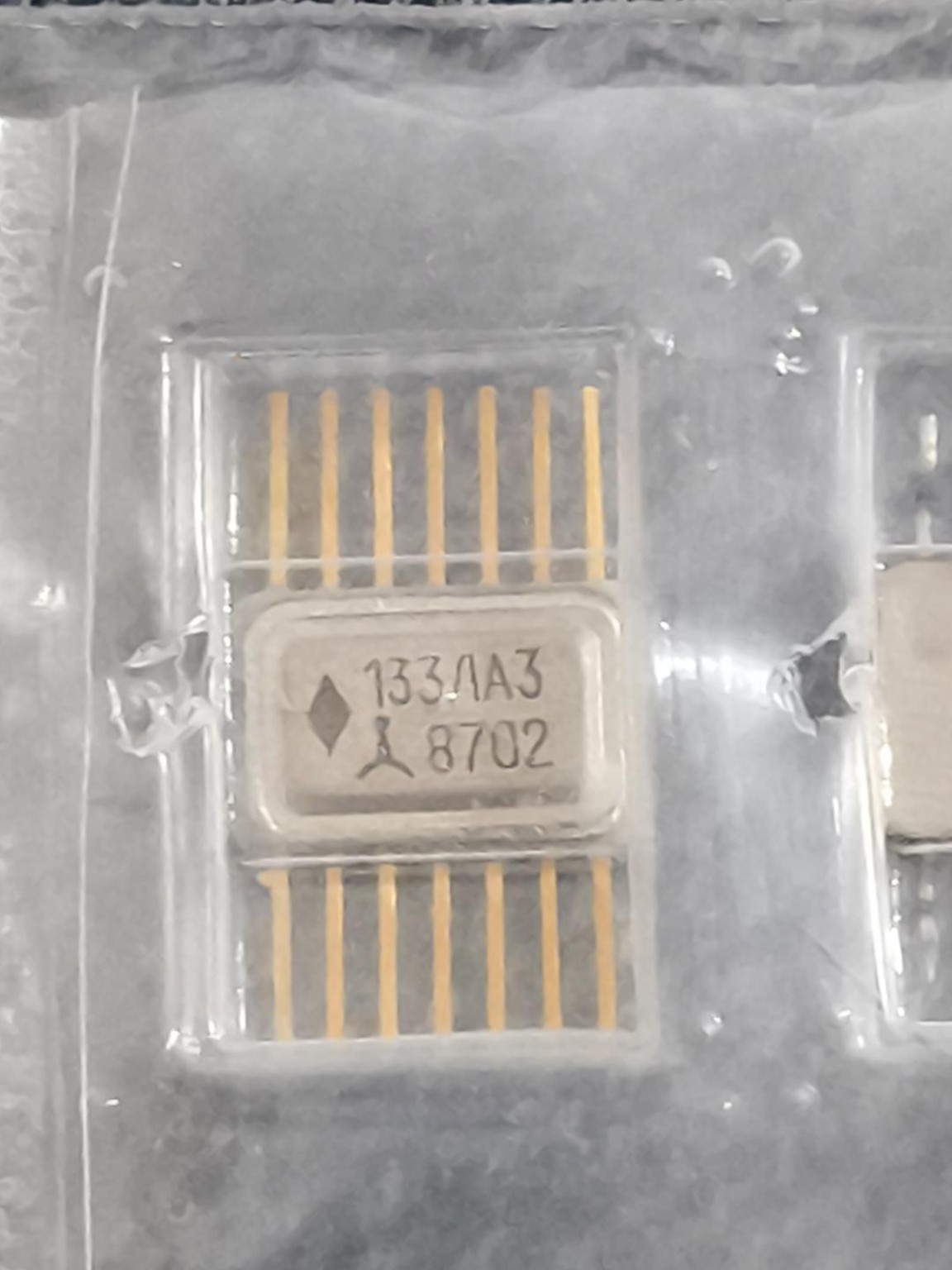

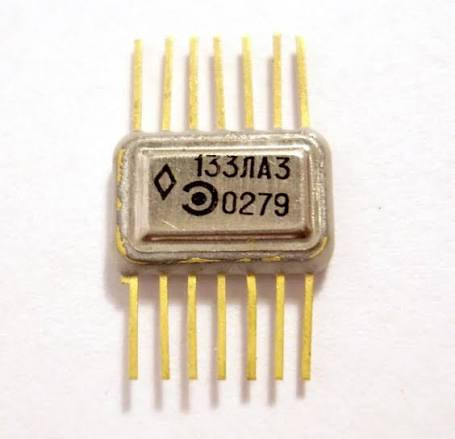

آی‌سی منطقی TTL چهار گیت NAND دو ورودی مدل 133ЛА3 / 133LA3

133ЛА3 یک مدار مجتمع منطقی مبتنی بر فناوری TTL است که چهار گیت مستقل NAND دو ورودی را در یک پکیج 14 پایه در اختیار قرار می‌دهد. ولتاژ تغذیه نامی آن 5 ولت با تلرانس ±10٪ است و نسخه مستندشده توسط INTEGRAL برای محدوده دمای کاری از ‎−60 تا ‎+125 درجه سانتی‌گراد مشخص شده است. در مستندات سازنده، SN5400 به‌عنوان پروتوتایپ/آنالوگ خارجی آن معرفی شده، اما سازنده تأکید می‌کند این موضوع لزوماً به معنی یکسان بودن کامل ساختار و فناوری دو قطعه نیست.



‏مشخصات فنی:
نوع محصول: مدار مجتمع منطقی دیجیتال
خانواده منطقی: TTL
تابع منطقی: NAND / И-НЕ
تعداد گیت: 4 عدد
تعداد ورودی هر گیت: 2
پارت نامبر: 133ЛА3 / 133LA3
پروتوتایپ خارجی اعلام‌شده: SN5400
ولتاژ تغذیه: 5V ±10%
تعداد پایه: 14
پکیج‌های ذکرشده در دیتاشیت INTEGRAL: 401.14-4 و 401.14-5M
دمای کاری: ‎−60°C تا ‎+125°C
حداکثر ولتاژ خروجی Low، UOL: 0.4V در شرایط آزمون دیتاشیت
حداقل ولتاژ خروجی High، UOH: 2.4V در شرایط آزمون دیتاشیت
حداکثر جریان مصرف ICCL: 22mA
حداکثر جریان مصرف ICCH: 8mA
حداکثر tPHL: 15ns
حداکثر tPLH: 22ns
شرایط بار آزمون تأخیر: CL=15pF ±15%

‏پایه‌ها:
Pin 1: ورودی X1
Pin 2: ورودی X2
Pin 3: خروجی Y1
Pin 4: ورودی X3
Pin 5: ورودی X4
Pin 6: خروجی Y2
Pin 7: GND / 0V
Pin 8: خروجی Y3
Pin 9: ورودی X5
Pin 10: ورودی X6
Pin 11: خروجی Y4
Pin 12: ورودی X7
Pin 13: ورودی X8
Pin 14: VCC

‏ویژگی‌های محصول:
چهار گیت NAND دو ورودی مستقل در یک آی‌سی
فناوری استاندارد TTL
تغذیه نامی 5 ولت
پکیج 14 پایه
محدوده دمای کاری گسترده ‎−60 تا ‎+125°C در نسخه مستند INTEGRAL
پروتوتایپ خارجی معرفی‌شده SN5400

‏کاربردها:
این قطعه برای پیاده‌سازی توابع منطقی NAND در تجهیزات الکترونیکی مبتنی بر منطق TTL طراحی شده است. منابع سازنده و کاتالوگ‌ها استفاده آن را در تجهیزات رادیوالکترونیکی، از جمله تجهیزات با کاربرد ویژه، ذکر کرده‌اند. برای تعمیر بردهای قدیمی مجهز به سری 133 نیز می‌توان از همان پارت‌نامبر و مشخصات مستند استفاده کرد.
