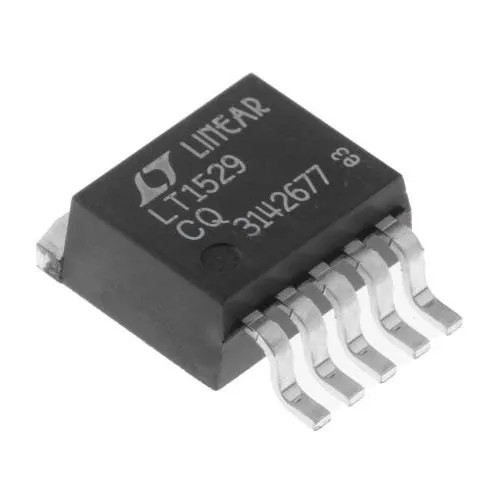

رگولاتور خطی LDO پنج ولت 3 آمپر Linear Technology مدل LT1529CQ-5 پکیج DDPAK-5

LT1529CQ-5 یک رگولاتور خطی کم‌افت ولتاژ با خروجی ثابت 5 ولت و توانایی تأمین جریان خروجی تا 3 آمپر است. این قطعه جریان بی‌باری بسیار پایین، ورودی Shutdown، حفاظت در برابر اتصال معکوس باتری و محدودکننده حرارتی دارد و برای منابع تغذیه خطی، تجهیزات باتری‌خور و پس‌رگولاتور منابع سوئیچینگ طراحی شده است. افت ولتاژ تیپیک آن در جریان 3 آمپر حدود 0.6 ولت است.


مشخصات فنی:
نوع قطعه: LDO Linear Voltage Regulator
نوع خروجی: Fixed Positive
ولتاژ خروجی نامی: 5V
تعداد خروجی: 1
حداکثر جریان خروجی: 3A
حداکثر ولتاژ ورودی مجاز: 15V
محدوده VIN برای تضمین مشخصات کامل 5V در بار تا 3A: 6V تا 15V
Dropout Voltage تیپیک در 3A: 0.6V
Dropout Voltage حداکثر در 3A و 25°C: 0.75V
Dropout Voltage حداکثر تضمین‌شده در 3A: 0.95V
جریان Quiescent تیپیک: 50µA
جریان Quiescent در Shutdown: حدود 16µA
PSRR تیپیک در 120Hz و شرایط دیتاشیت: حدود 62dB
حداقل خازن خروجی توصیه‌شده برای پایداری: 22µF
دمای کاری نسخه Commercial CQ: 0°C تا +125°C Junction
پکیج: 5-Lead Plastic DD PAK
معادل نام پکیج در توزیع‌کننده‌ها: DDPAK-5 / TO-263 / D2PAK
نوع نصب: SMD / Surface Mount
حداکثر دمای Junction: 125°C
Thermal Resistance θJA برای Q Package طبق دیتاشیت: حدود 30°C/W
تعداد پایه: 5 به‌علاوه Tab حرارتی متصل به GND

پین‌ها:
Pin 1: OUTPUT
Pin 2: SENSE
Pin 3: GND
Pin 4: SHDN
Pin 5: VIN
Tab: GND

ویژگی‌های محصول:
خروجی ثابت 5 ولت با جریان تا 3 آمپر
افت ولتاژ تیپیک 600 میلی‌ولت در بار 3 آمپر
جریان بی‌باری تیپیک تنها 50 میکروآمپر
دارای ورودی Shutdown فعال در سطح Low
پایداری با خازن خروجی 22 میکروفاراد
دارای Reverse Battery Protection، جلوگیری از Reverse Current و Thermal Limiting

کاربردها:
این رگولاتور برای ایجاد ریل 5 ولت با جریان نسبتاً بالا در مدارهایی که افت ولتاژ و مصرف بی‌باری اهمیت دارد مناسب است. Analog Devices کاربردهای رسمی آن را High-Efficiency Regulator، Regulator for Battery-Powered Systems، Post Regulator for Switching Supplies و مدارهای تبدیل منطقی تغذیه ذکر می‌کند.
