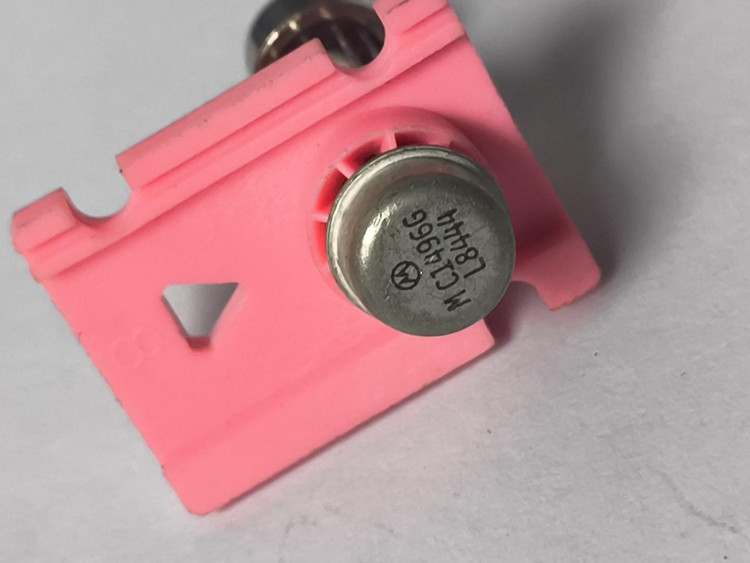

آی‌سی مدولاتور/دمودولاتور متعادل Motorola مدل MC1496G پکیج فلزی 10 پین

MC1496G یک مدار مجتمع آنالوگ متعادل برای انجام عملیات Modulation و Demodulation است. این قطعه بر مبنای ساختار تفاضلی عمل کرده و برای مدولاسیون حامل سرکوب‌شده، AM، آشکارسازی همزمان، آشکارسازی فاز، آشکارسازی FM و کاربردهای Chopper طراحی شده است. نسخه G در یک پکیج فلزی 10 پایه عرضه شده و از ورودی و خروجی متعادل برخوردار است.


مشخصات فنی:
نوع قطعه: Balanced Modulator / Demodulator IC
فناوری: Silicon Monolithic Integrated Circuit
پارت نامبر: MC1496G
سازنده: Motorola Semiconductor Products Inc.
نوع پکیج: Metal Can
کد پکیج Motorola: CASE 603-04
تعداد پایه: 10
نوع نصب: Through-Hole
محدوده دمای کاری MC1496: 0°C تا +70°C
محدوده دمای نگهداری: ‎−65°C تا +150°C
حداکثر Applied Voltage طبق Absolute Maximum Ratings: 30V
حداکثر Bias Current: 10mA
Thermal Resistance Junction-to-Air برای Metal Package: 160°C/W
Carrier Suppression تیپیک در 0.5MHz: 65dB
Carrier Suppression تیپیک در 10MHz: 50dB
Common-Mode Rejection تیپیک: 85dB
Carrier-Port Transadmittance Bandwidth در شرایط دیتاشیت: 300MHz
Signal-Port Transadmittance Bandwidth در شرایط دیتاشیت: 80MHz
Differential Output Voltage Swing Capability: حدود 8Vp-p در شرایط تست دیتاشیت
DC Power Dissipation تیپیک در شرایط تست دیتاشیت: 33mW

نکته: مقادیر 300MHz و 80MHz بالا «Transadmittance Bandwidth» تحت شرایط مشخص دیتاشیت هستند و نباید بدون توضیح به‌عنوان حداکثر فرکانس کاری عمومی قطعه نوشته شوند.

پین‌های MC1496G:
Pin 1: + Signal Input
Pin 2: Gain Adjust
Pin 3: Gain Adjust
Pin 4: − Signal Input
Pin 5: Bias
Pin 6: + Output
Pin 7: + Carrier Input
Pin 8: − Carrier Input
Pin 9: − Output
Pin 10: VEE

دیاگرام رسمی Motorola همین آرایش را برای نسخه فلزی G نشان می‌دهد. منابع فنی تاریخی نیز بیان می‌کنند Pin 10 به بدنه فلزی متصل است.

ویژگی‌های محصول:
مدولاتور و دمودولاتور متعادل آنالوگ
ورودی Signal و Carrier به‌صورت تفاضلی
خروجی متعادل
Carrier Suppression تیپیک 65dB در 0.5MHz
Common-Mode Rejection تیپیک 85dB
پکیج فلزی 10 پایه CASE 603-04

کاربردها:
MC1496G برای پردازش و تبدیل سیگنال‌های آنالوگ و RF طراحی شده است. کاربردهای مستندشده توسط Motorola شامل Suppressed-Carrier Modulation، Amplitude Modulation، Synchronous Detection، FM Detection، Phase Detection و Chopper Applications است. دیتاشیت همچنین استفاده به‌عنوان Double-Balanced Mixer و SSB Product Detector را شرح می‌دهد.
