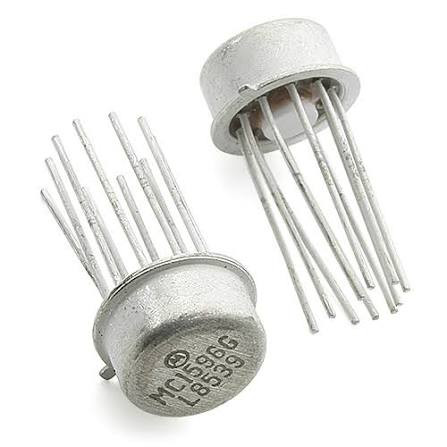

آی‌سی مدولاتور و دمودولاتور متعادل Motorola مدل MC1596G پکیج فلزی 10 پین

MC1596G یک مدار مجتمع آنالوگ Balanced Modulator/Demodulator با محدوده دمای کاری گسترده ‎−55°C تا +125°C است. این قطعه برای مدولاسیون حامل سرکوب‌شده، AM، آشکارسازی همزمان، آشکارسازی FM، آشکارسازی فاز، میکسینگ و کاربردهای Chopper طراحی شده و دارای ورودی و خروجی متعادل است. نسخه G در پکیج فلزی 10 پایه عرضه شده است.



مشخصات فنی:
نوع قطعه: Balanced Modulator / Demodulator IC
ساختار: Silicon Monolithic Integrated Circuit
پارت نامبر: MC1596G
سازنده: Motorola Semiconductor Products Inc.
نوع نصب: Through-Hole
نوع پکیج: Metal Can
Package Code رسمی: Motorola Case 603-04
تعداد پایه: 10
محدوده دمای کاری: ‎−55°C تا +125°C
محدوده دمای نگهداری: ‎−65°C تا +150°C
حداکثر Applied Voltage بین گره‌های مشخص‌شده در Absolute Maximum Ratings: 30V
حداکثر Differential Carrier Input Signal، V7−V8: ±5V
حداکثر Bias Current در Pin 5: 10mA
Thermal Resistance Junction-to-Air پکیج فلزی: 160°C/W
Carrier Suppression در 500kHz: حداقل 50dB، تیپیک 65dB
Carrier Suppression در 10MHz: تیپیک 50dB
Carrier Input Transadmittance Bandwidth: تیپیک 300MHz
Signal Input Transadmittance Bandwidth: تیپیک 80MHz
Signal Gain در شرایط تست دیتاشیت: حداقل 2.5V/V، تیپیک 3.5V/V
Signal Input Resistance: تیپیک 200kΩ
Signal Input Capacitance: تیپیک 2pF
Output Resistance: تیپیک 40kΩ
Output Capacitance: تیپیک 5pF
Input Bias Current: تیپیک 12µA، حداکثر 25µA
Input Offset Current: تیپیک 0.7µA، حداکثر 5µA
Output Offset Current: تیپیک 14µA، حداکثر 50µA
Common-Mode Input Swing: تیپیک 5Vp-p
Common-Mode Gain: تیپیک ‎−85dB
Differential Output Voltage Swing: تیپیک 8Vp-p
ICC: تیپیک 2mA، حداکثر 3mA
IEE: تیپیک 3mA، حداکثر 4mA
DC Power Dissipation در شرایط تست: تیپیک 33mW

شرایط تست اصلی مشخصات الکتریکی فوق:
VCC = +12V
VEE = −8V
I5 = 1mA
RL = 3.9kΩ
RE = 1kΩ
TA = +25°C، مگر آنکه در دیتاشیت مقدار دیگری ذکر شده باشد.

پین‌ها:
Pin 1: + Signal Input
Pin 2: Gain Adjust
Pin 3: Gain Adjust
Pin 4: − Signal Input
Pin 5: Bias
Pin 6: + Output
Pin 7: + Carrier Input
Pin 8: − Carrier Input
Pin 9: − Output
Pin 10: VEE

ویژگی‌های محصول:
مدولاتور و دمودولاتور متعادل آنالوگ
ورودی Signal و Carrier به‌صورت تفاضلی
خروجی متعادل
Carrier Suppression تیپیک 65dB در 500kHz
Common-Mode Rejection تیپیک 85dB
محدوده دمای صنعتی/گسترده ‎−55°C تا +125°C
پکیج فلزی 10 پایه Motorola Case 603-04

کاربردها:
MC1596G برای انجام عملیات مدولاسیون، دمودولاسیون و ضرب آنالوگ سیگنال‌ها طراحی شده است.
کاربردهای مستندشده: Suppressed-Carrier Modulation، AM Modulation، Synchronous Detection، FM Detection، Phase Detection، Chopper Applications، Product Detector، Double-Balanced Mixer و Frequency Doubler. دیتاشیت Motorola حتی یک نمونه Frequency Doubler از 150MHz به 300MHz ارائه می‌کند.
