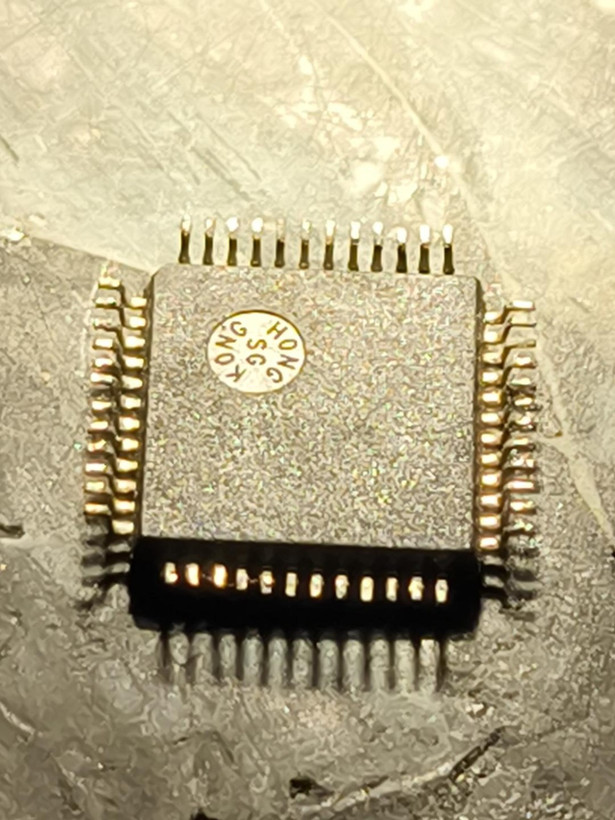

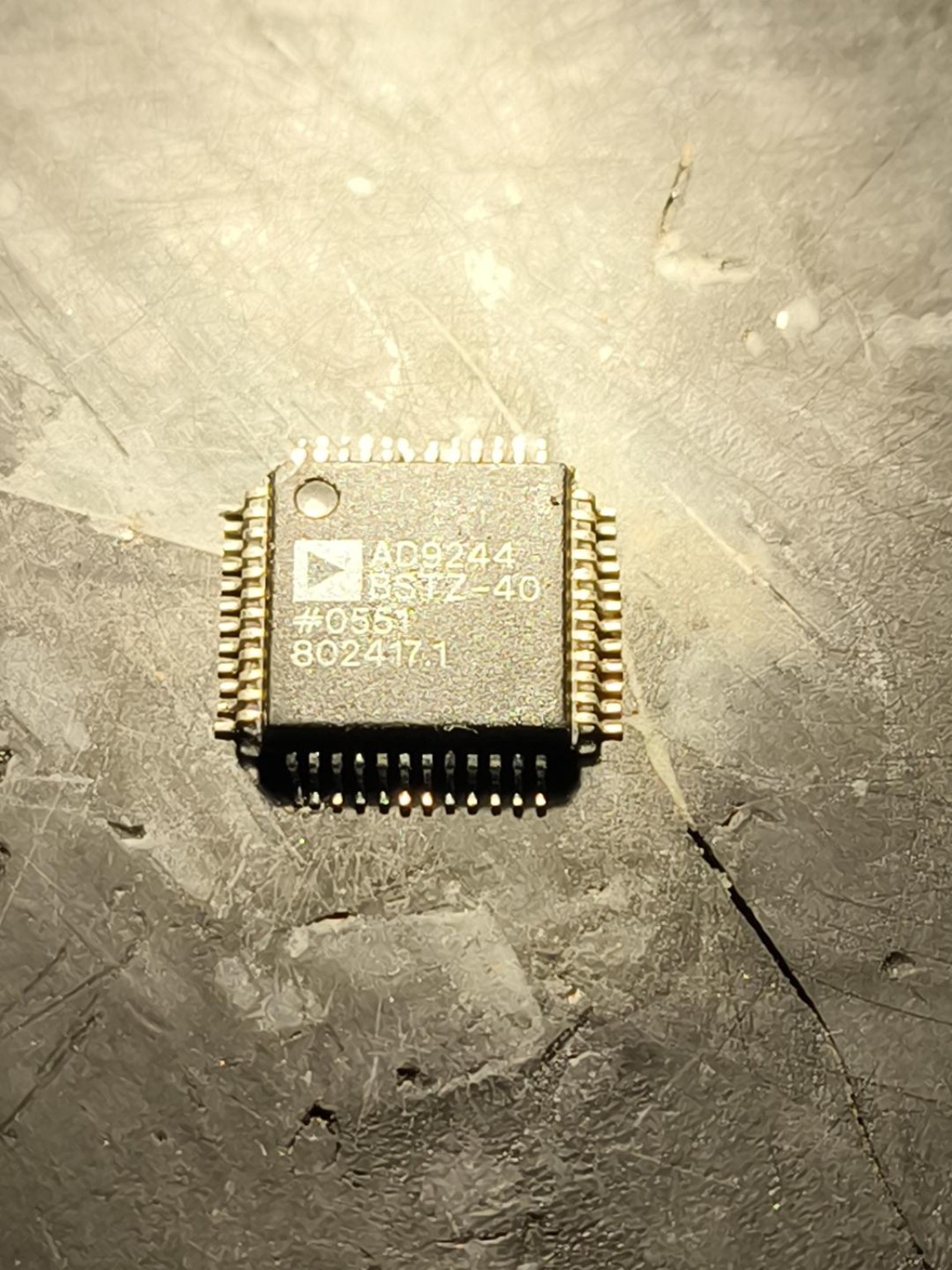

مبدل آنالوگ به دیجیتال 14 بیتی 40/65MSPS مدل AD9244 HONG KONG

AD9244 یک ADC تک‌کاناله 14 بیتی پرسرعت از Analog Devices است که در دو Speed Grade با نرخ نمونه‌برداری 40MSPS و 65MSPS عرضه می‌شود. این قطعه دارای Sample-and-Hold و مرجع ولتاژ داخلی، معماری Pipelined و رابط خروجی دیجیتال موازی است و برای سیستم‌های مخابراتی، تصویربرداری پزشکی و تجهیزات تست و اندازه‌گیری طراحی شده است.



مشخصات فنی:
نوع قطعه: Analog-to-Digital Converter
معماری ADC: Pipelined
رزولوشن: 14 بیت
تعداد کانال ADC: 1
نسخه‌های نرخ نمونه‌برداری: 40MSPS و 65MSPS
پهنای باند آنالوگ ورودی: 750MHz
ورودی: Differential / Single-Ended قابل پیاده‌سازی طبق دیتاشیت
Full-Scale Differential Input: از 1Vp-p تا 2Vp-p
SNR در نسخه 65MSPS تا Nyquist: بیش از 73dBc
SFDR در نسخه 65MSPS تا Nyquist: بیش از 86dBc
DNL تیپیک: حدود ±0.7LSB
No Missing Codes: تضمین‌شده در کل محدوده دمای کاری
ولتاژ تغذیه آنالوگ: 5V
محدوده تغذیه آنالوگ ثبت‌شده توزیع‌کننده: 4.75V تا 5.25V
تغذیه Digital Output Driver: قابل استفاده با منطق 3.3V/5V؛ DigiKey محدوده 2.7V تا 5.25V را درج کرده است
نوع خروجی داده: Parallel
فرمت داده: Straight Binary یا Two's Complement
Out-of-Range Output: دارد
Output Enable: دارد
Clock Duty Cycle Stabilizer: دارد
Reference: داخلی و خارجی
دمای کاری: ‎−40°C تا +85°C
تعداد پایه: 48
پکیج: LQFP-48
ابعاد بدنه پکیج: 7mm × 7mm
Pitch پایه: 0.5mm
نوع نصب: SMD / Surface Mount

توان مصرفی:
دیتاشیت رسمی Rev.C مقدار 550mW در 65MSPS و 300mW در 40MSPS را ذکر می‌کند. در مقابل، صفحه فعلی محصول Analog Devices مقادیر 590mW و 340mW را نمایش می‌دهد. چون بین دو منبع رسمی خود سازنده اختلاف وجود دارد، هر دو مقدار باید ثبت شوند و برای طراحی بهتر است شرایط دقیق تست دیتاشیت بررسی شود.

ویژگی‌های محصول:

• رزولوشن 14 بیت
• نسخه‌های 40 و 65 میلیون نمونه بر ثانیه
• پهنای باند ورودی آنالوگ 750MHz
• Sample-and-Hold و Voltage Reference داخلی
• خروجی دیجیتال موازی
• پکیج LQFP-48 با محدوده دمای صنعتی ‎−40 تا +85°C

کاربردها:
AD9244 برای تبدیل سریع و دقیق سیگنال‌های آنالوگ در سیستم‌هایی طراحی شده که به رزولوشن بالا و پهنای باند زیاد نیاز دارند.

کاربردهای رسمی ذکرشده توسط Analog Devices:
سیستم‌های مخابراتی Microcell و Picocell
تجهیزات پزشکی و تصویربرداری پیشرفته
تجهیزات Test & Measurement
IF Sampling
