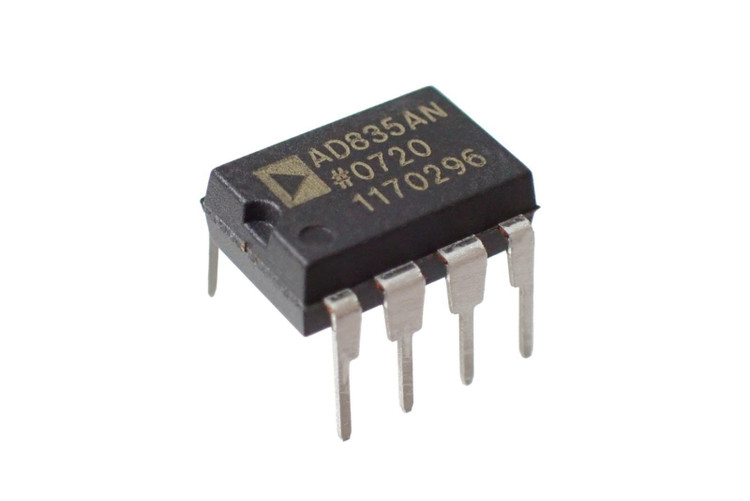

آی‌سی ضرب‌کننده آنالوگ چهار ربعی 250MHz مدل AD835AN

AD835AN یک ضرب‌کننده آنالوگ چهار ربعی بسیار سریع با خروجی ولتاژی است که برای ضرب دو سیگنال آنالوگ تفاضلی و انجام توابعی مانند ضرب، تقسیم، مجذورگیری، مدولاسیون، دمودولاسیون و آشکارسازی فاز طراحی شده است. پهنای باند کوچک‌سیگنال آن تا 250MHz و زمان نشست تیپیک آن تا دقت 0.1 درصد حدود 20ns است. این نسخه در پکیج Through-Hole نوع DIP-8 ارائه شده و محدوده دمای کاری آن ‎−40°C تا +85°C است.



مشخصات فنی:
نوع قطعه: Analog Multiplier
نوع عملکرد: Four-Quadrant Voltage-Output Multiplier
پارت نامبر: AD835AN
سازنده: Analog Devices
پکیج: 8-PDIP
Package Option: N-8
نوع نصب: Through-Hole
تعداد پایه: 8
پهنای باند کوچک‌سیگنال ‎−3dB: حداقل 150MHz، تیپیک 250MHz
Gain Flatness تا 0.1dB: حدود 15MHz
Slew Rate: 1000V/µs
زمان نشست تا 0.1 درصد: تیپیک 20ns
محدوده ورودی تفاضلی X و Y: ±1V
Differential Clipping Level: حداقل ±1.2V، تیپیک ±1.4V
محدوده Common-Mode ورودی: ‎−2.5V تا +3V
مقاومت ورودی تفاضلی X/Y: حدود 100kΩ
ظرفیت ورودی: حدود 2pF
مقاومت تفاضلی ورودی Z: حدود 60kΩ
نوسان خروجی: حداقل ±2.2V، تیپیک ±2.5V
Short-Circuit Output Current: حدود 75mA
Output Noise Density: حدود 50nV/√Hz
ولتاژ تغذیه توصیه‌شده برای مشخصات کامل: ±4.5V تا ±5.5V
ولتاژ تغذیه نامی: ±5V
جریان مصرفی Quiescent: تیپیک 16mA، حداکثر 25mA در 25°C
حداکثر ولتاژ مطلق تغذیه: ±6V
حداکثر توان داخلی: 300mW
دمای کاری: ‎−40°C تا +85°C
دمای نگهداری: ‎−65°C تا +150°C
θJA برای PDIP: حدود 90°C/W
θJC برای PDIP: حدود 35°C/W

پین‌ها:
Pin 1: Y1 – ورودی غیرمعکوس Y
Pin 2: Y2 – ورودی معکوس Y
Pin 3: VN – تغذیه منفی
Pin 4: Z – ورودی جمع‌کننده
Pin 5: W – خروجی حاصل‌ضرب
Pin 6: VP – تغذیه مثبت
Pin 7: X2 – ورودی معکوس X
Pin 8: X1 – ورودی غیرمعکوس X

ویژگی‌های محصول:
پهنای باند آنالوگ تا 250MHz
عملکرد ضرب چهار ربعی واقعی
خروجی ولتاژی DC-Coupled
زمان نشست تیپیک 20ns
ورودی‌های تفاضلی با امپدانس بالا
قابلیت انجام ضرب، تقسیم، مدولاسیون و پردازش سیگنال سریع

کاربردها:
Analog Devices کاربردهای رسمی AD835 را شامل ضرب و تقسیم سریع سیگنال‌های آنالوگ، مجذورگیری، مدولاسیون و دمودولاسیون پهن‌باند، آشکارسازی و اندازه‌گیری فاز، دوبرابرکردن فرکانس سینوسی، Video Gain Control و تقویت‌کننده‌ها و فیلترهای کنترل‌شونده با ولتاژ معرفی می‌کند.
