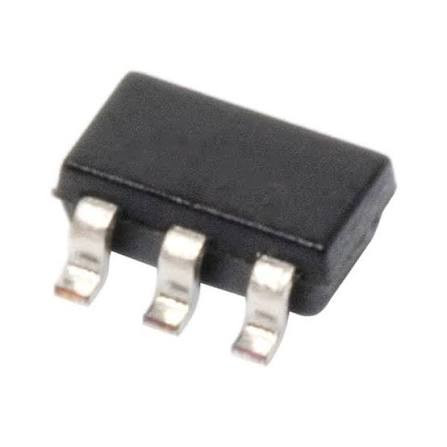

رگولاتور خطی LDO کم‌نویز 1.2 ولت 100 میلی‌آمپر مدل LT1761ES5-1.2

LT1761ES5-1.2 یک رگولاتور خطی LDO کم‌مصرف و کم‌نویز با خروجی ثابت 1.2 ولت و جریان خروجی تا 100 میلی‌آمپر است. این قطعه با ورودی تا 20 ولت، جریان بی‌باری حدود 20µA و نویز خروجی بسیار پایین برای تغذیه مدارهای حساس آنالوگ، RF و سیستم‌های باتری‌خور مناسب است.



مشخصات فنی:

نوع:
Low Dropout Linear Regulator

نوع خروجی:
Fixed Positive

ولتاژ خروجی:
1.2V

حداکثر جریان خروجی:
100mA

محدوده ولتاژ ورودی خانواده:
1.8V تا 20V

حداکثر ولتاژ ورودی:
20V

Dropout Voltage معمول در 100mA:
حدود 300mV

Dropout Voltage حداکثر در 100mA:
450mV

جریان بی‌باری:
حدود 20µA

جریان Shutdown:
کمتر از 0.1µA

نویز خروجی:
20µVrms در بازه 10Hz تا 100kHz با خازن Bypass مناسب

PSRR:
65dB در 120Hz

حداقل خازن خروجی:
1µF

نوع نصب:
SMD

پکیج:
TSOT-23-5

محدوده دمای کاری:
‎-40°C تا +125°C

مارکینگ:
LTCDS

حفاظت‌ها:
Over Current
Over Temperature
Reverse Polarity
No Reverse Current

ویژگی‌های محصول:

• خروجی ثابت 1.2 ولت
• جریان خروجی تا 100mA
• نویز خروجی بسیار پایین
• جریان بی‌باری فقط حدود 20µA
• ورودی تا 20 ولت
• پکیج بسیار کوچک TSOT-23-5

کاربردها:

• تجهیزات باتری‌خور
• مدارهای RF و فرکانس‌ساز
• Wireless Modem
• سیستم‌های قابل‌حمل
• تغذیه مدارهای آنالوگ کم‌نویز
• Post-Regulation برای منابع سوئیچینگ

Analog Devices به‌طور رسمی Cellular Phones، Pagers، Battery-Powered Systems، Frequency Synthesizers و Wireless Modems را جزو کاربردهای این خانواده اعلام کرده است.
