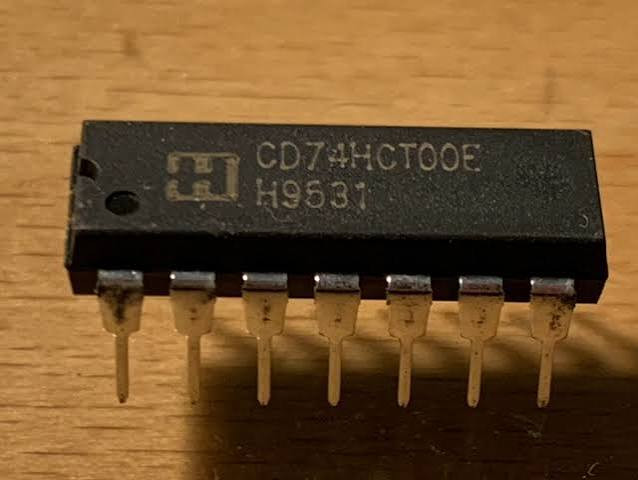

آی‌سی منطقی چهارگانه NAND دوورودی CD74HCT00E

CD74HCT00E یک آی‌سی منطقی CMOS پرسرعت شامل چهار گیت NAND مستقل با دو ورودی برای هر گیت است. ورودی‌های این قطعه با سطوح منطقی TTL سازگار هستند و بنابراین برای اتصال مدارهای TTL به منطق CMOS در سیستم‌های 5 ولتی مناسب است.

مشخصات فنی:

نوع منطق:
NAND

تعداد گیت:
4

تعداد ورودی هر گیت:
2

تعداد کل ورودی‌ها:
8

تعداد خروجی:
4

خانواده:
74HCT

تکنولوژی:
High-Speed CMOS

نوع ورودی:
TTL-Compatible CMOS

نوع خروجی:
Push-Pull

محدوده ولتاژ تغذیه:
4.5V تا 5.5V

سطح Logic Low ورودی:
حداکثر 0.8V

سطح Logic High ورودی:
حداقل 2V

حداکثر جریان خروجی High:
4mA

حداکثر جریان خروجی Low:
4mA

حداکثر جریان بی‌باری:
2µA

حداکثر Propagation Delay:
20ns در VCC = 4.5V و CL = 50pF

حداکثر Data Rate:
25Mbps طبق مشخصات خانواده TI

محدوده دمای کاری:
‎-55°C تا +125°C

نوع نصب:
Through Hole

پکیج:
PDIP-14

عرض پکیج:
7.62mm

تعداد پایه:
14

بسته‌بندی:
Tube

تعداد استاندارد در Tube:
25 عدد

RoHS:
بله

REACH:
بله

ویژگی‌های محصول:

• چهار گیت NAND دوورودی مستقل
• ورودی سازگار با منطق TTL
• مصرف توان پایین CMOS
• تغذیه 5 ولتی
• سرعت بالا با تأخیر تا حدود 20ns
• پکیج DIP-14 مناسب بردبرد و مونتاژ Through-Hole

کاربردها:

مدارهای منطقی دیجیتال
تبدیل و ترکیب توابع منطقی
بردهای آموزشی و آزمایشگاهی
مدارهای TTL/CMOS پنج ولتی
سیستم‌های Embedded
تعمیر تجهیزات دیجیتال
