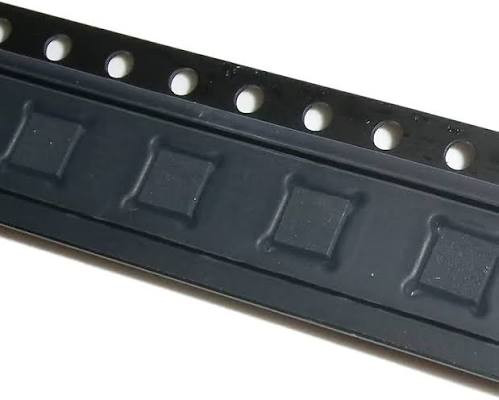

رگولاتور خطی LDO فوق‌کم‌نویز 36 ولت 1 آمپر مدل TPS7A4701RGWR

TPS7A4701RGWR یک رگولاتور خطی LDO مثبت با ورودی تا 36 ولت و جریان خروجی تا 1 آمپر است. مهم‌ترین ویژگی این قطعه نویز خروجی بسیار پایین حدود 4µVrms و PSRR بالا است؛ به همین دلیل برای تغذیه مدارهای RF، ADC، DAC، آپ‌امپ‌های دقیق، تجهیزات پزشکی و سیستم‌های Test & Measurement مناسب است.



مشخصات فنی:

نوع قطعه:
Positive Low-Dropout Linear Regulator

تعداد رگولاتور:
1

محدوده ولتاژ ورودی:
3V تا 36V

حداکثر جریان خروجی:
1A

حداقل ولتاژ خروجی:
1.4V

حداکثر ولتاژ خروجی:
34V

حالت ANY-OUT:
1.4V تا 20.5V

نویز خروجی:
4µVrms در بازه 10Hz تا 100kHz

PSRR:
82dB در 100Hz

PSRR در 100kHz:
حدود 60dB

Dropout Voltage معمول:
307mV در 1A

Dropout Voltage حداکثر طبق DigiKey:
450mV در 1A

Quiescent Current معمول:
حدود 0.58mA

حداقل خازن خروجی:
10µF

ویژگی کنترلی:
Enable

حفاظت‌ها:
Current Limit
Thermal Shutdown
UVLO

محدوده دمای کاری:
‎-40°C تا +125°C

پکیج:
VQFN-20 Exposed Pad

ابعاد پکیج:
5 × 5mm

نوع نصب:
SMD

RoHS:
بله

REACH:
بله

Lead Finish:
NiPdAu

MSL:
Level 2

ویژگی‌های محصول:

• نویز خروجی بسیار پایین 4µVrms
• ورودی تا 36 ولت
• جریان خروجی تا 1 آمپر
• PSRR بالا برای مدارهای حساس آنالوگ و RF
• خروجی قابل تنظیم تا 34 ولت
• دارای Enable، محدودکننده جریان و Thermal Shutdown

کاربردها:

تغذیه ADC و DACهای دقیق
تغذیه آپ‌امپ‌های Low-Noise
مدارهای RF و Wireless
تجهیزات پزشکی
Test & Measurement
سیستم‌های صوتی دقیق
Post-Regulation بعد از مبدل‌های DC/DC
