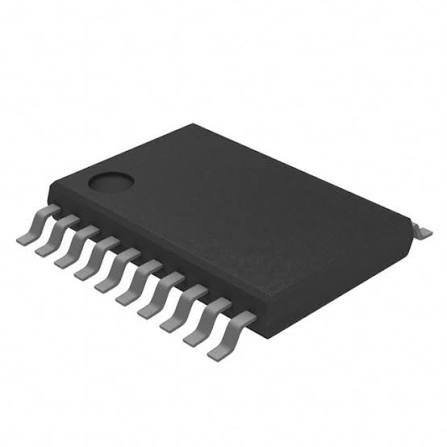

حافظه پیکربندی FPGA مدل XCF02S برند Xilinx با ظرفیت 2 مگابیت، پکیج TSSOP-20

XCF02S یک حافظه Flash غیر فرّار با ظرفیت 2Mbit است که برای ذخیره Bitstream پیکربندی FPGAهای Xilinx استفاده می‌شود. این قطعه از برنامه‌ریزی داخل مدار از طریق JTAG پشتیبانی می‌کند و داده پیکربندی FPGA را به‌صورت Serial منتقل می‌کند.



مشخصات فنی:

نوع:
Platform Flash Configuration PROM

ظرفیت:
2Mbit

نوع حافظه:
Non-Volatile Flash

ولتاژ VCCINT:
3.3V

محدوده VCCO:
1.8V تا 3.3V

محدوده VCCJ:
2.5V تا 3.3V

رابط برنامه‌ریزی:
JTAG

استاندارد JTAG:
IEEE 1149.1 / 1532

رابط پیکربندی FPGA:
Serial

حداکثر نرخ خروجی پیکربندی:
تا 33MHz با کلاک خارجی پایدار

تعداد سیکل Program/Erase:
20,000 سیکل

پکیج‌های خانواده XCF02S:
VO20 / VOG20

نسخه رایج موردنظر:
20-TSSOP

محدوده دمای نسخه Industrial:
‎-40°C تا +85°C

ویژگی‌های محصول:

• ظرفیت 2 مگابیت
• مخصوص ذخیره Bitstream FPGA
• برنامه‌ریزی In-System
• پشتیبانی از JTAG
• پیکربندی Serial
• امکان Cascade برای Bitstreamهای بزرگ‌تر

کاربردها:

• پیکربندی FPGAهای Xilinx هنگام Power-Up
• بردهای Spartan و خانواده‌های FPGA قدیمی Xilinx
• تجهیزات صنعتی Legacy
• بردهای مخابراتی
• سیستم‌های کنترلی مبتنی بر FPGA
