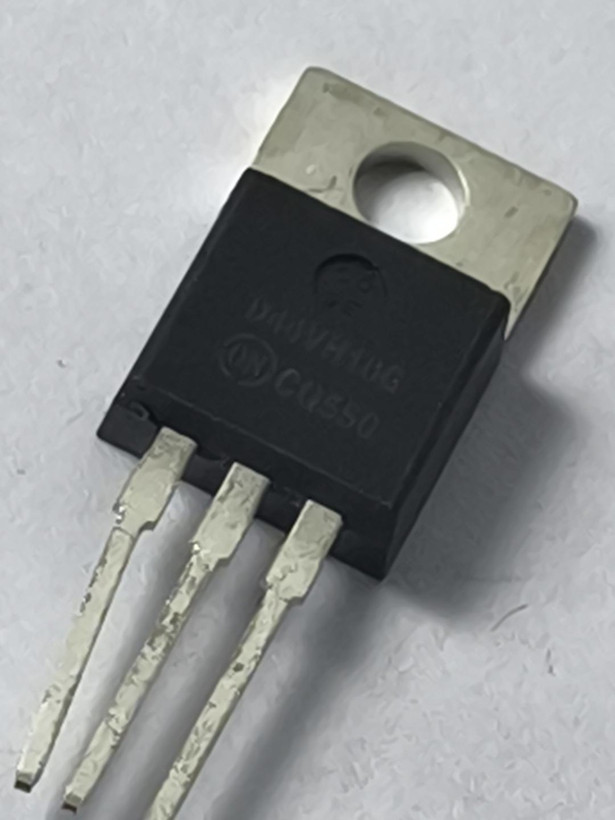

ترانزیستور قدرت NPN مدل onsemi D44VH10G با ولتاژ 80 ولت و جریان 15 آمپر

مشخصات اصلی:

• VCEO: 80V
• VCEV: 100V
• VEBO: 7V
• جریان کلکتور پیوسته: 15A
• جریان پیک: 20A
• توان تلفاتی: 83W
• فرکانس گذار fT: حدود 50MHz
• VCE(sat): تا حدود 0.4V در 8A تحت شرایط مشخص دیتاشیت
• دمای کاری پیوند: −55 تا +150°C
• کاربرد: سوئیچینگ سریع، Switching Regulator، Inverter فرکانس بالا و درایورهای قدرت.

پین‌آوت پکیج TO-220 در این مدل:
Pin 1 = Base
Pin 2 = Collector
Pin 3 = Emitter
Tab = Collector
