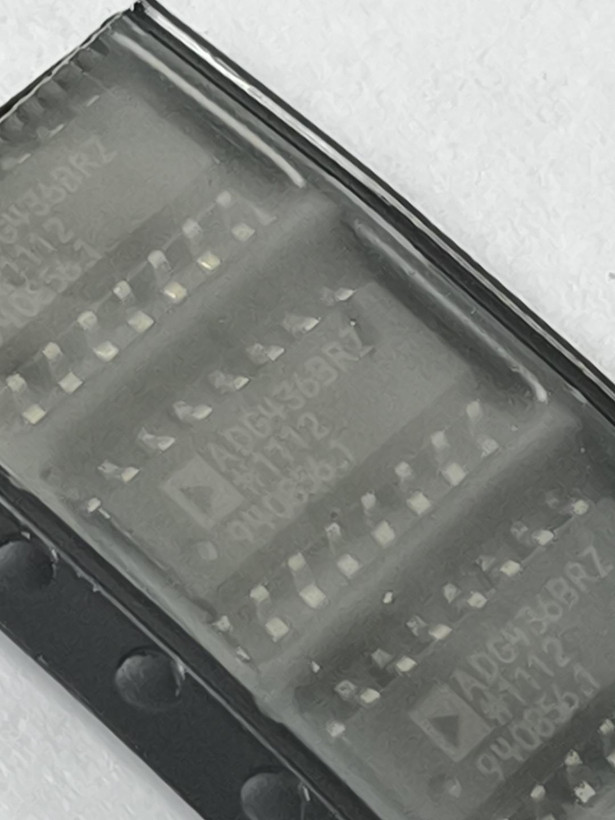

آی‌سی سوییچ آنالوگ دوگانه SPDT مدل Analog Devices ADG436BRZ پکیج SOIC-16

ADG436BRZ یک آی‌سی سوئیچ آنالوگ شامل دو کلید مستقل SPDT است. این قطعه با فناوری LC²MOS ساخته شده و مقاومت روشن پایین، Leakage کم، سرعت سوئیچینگ بالا و عملکرد Break-Before-Make دارد. برای سوییچ‌کردن سیگنال‌های آنالوگ در تجهیزات اندازه‌گیری، صوت، سیستم‌های صنعتی و مدارات پردازش سیگنال مناسب است.

مشخصات فنی:

نوع سوئیچ:
Dual SPDT

تعداد کانال:
2

پیکربندی:
2 × SPDT

Multiplexer Ratio:
2:1

مقاومت حالت روشن Typical:
12Ω

حداکثر Ron مطابق مشخصات Mouser:
25Ω

تطابق مقاومت بین کانال‌ها:
حدود 1Ω طبق DigiKey

حداکثر اختلاف Ron در محدوده سیگنال:
3Ω طبق دیتاشیت خانواده

ولتاژ تغذیه تک:
3V تا 30V

ولتاژ تغذیه دوگانه:
±3V تا ±20V

حداکثر ولتاژ کل تغذیه:
44V

محدوده سیگنال آنالوگ:
از VSS تا VDD

حداکثر Leakage جریان Off:
250pA طبق DigiKey

Charge Injection:
10pC

Crosstalk:
حدود ‎-90dB در 1MHz

Channel Capacitance در حالت Off:
حدود 13pF

Switching Time:
DigiKey برای این پارت حدود 70ns / 60ns ثبت کرده است.

عملکرد سوئیچ:
Break-Before-Make

محدوده دمای کاری:
‎-40°C تا +85°C

نوع نصب:
SMD / SMT

پکیج:
SOIC-16

عرض بدنه:
3.9mm

نوع بسته‌بندی ADG436BRZ:
Tube

نسخه Reel:
ADG436BRZ-REEL

ویژگی‌های محصول:

• دو سوئیچ SPDT مستقل
• مقاومت روشن پایین
• Leakage بسیار کم
• قابلیت کار با تغذیه تک یا دوگانه
• Break-Before-Make
• مناسب سیگنال‌های آنالوگ تا ریل‌های تغذیه
• پکیج SOIC-16

کاربردها:

• تجهیزات ابزار دقیق و اندازه‌گیری
• سیستم‌های Data Acquisition
• انتخاب مسیر سیگنال آنالوگ
• سوییچینگ صوت
• تجهیزات پزشکی
• سیستم‌های صنعتی و مخابراتی
• مدارهای Multiplexer / Signal Routing
