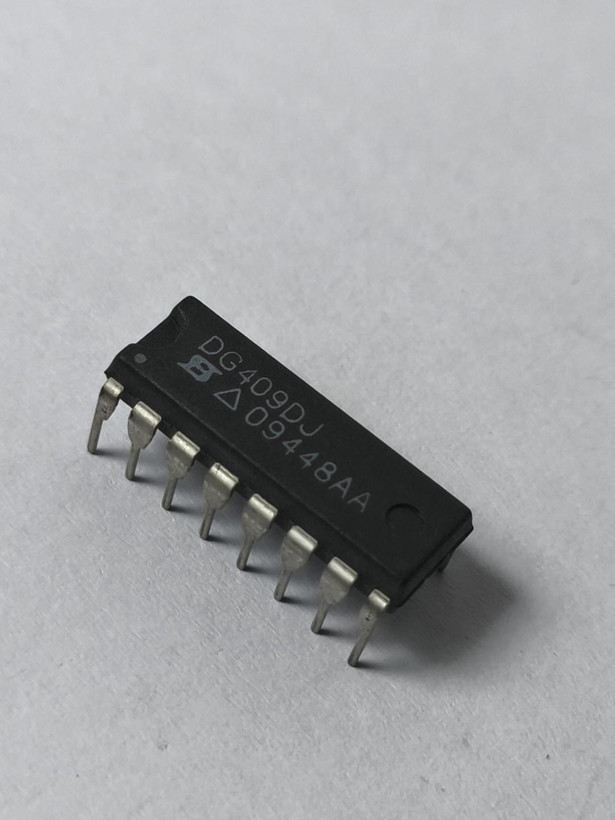

آی‌سی مالتی‌پلکسر آنالوگ دوکاناله 4 به 1 مدل DG409DJ، پکیج DIP-16

DG409DJ یک مالتی‌پلکسر آنالوگ CMOS دوکاناله است که در هر کانال امکان انتخاب یکی از چهار ورودی آنالوگ را فراهم می‌کند. در نتیجه قطعه شامل دو مالتی‌پلکسر مستقل 4:1 است و برای انتخاب مسیر سیگنال، Data Acquisition، تجهیزات اندازه‌گیری و مدارهای آنالوگ چندکاناله کاربرد دارد.

مشخصات فنی مشترک :

تعداد مدار:
2

پیکربندی هر مدار:
4:1 / SP4T

تعداد کانال‌های آنالوگ:
8 کانال در قالب دو گروه 4 کاناله

حداکثر مقاومت حالت روشن:
100Ω

حداکثر زمان روشن‌شدن:
150ns

حداکثر زمان خاموش‌شدن:
150ns

حداکثر Leakage در حالت Off:
500pA

ظرفیت کانال در حالت Off:
CS(off) حدود 3pF
CD(off) حدود 14pF

محدوده دمای کاری نسخه DJ:
‎-40°C تا +85°C

پکیج:
16-PDIP

عرض پکیج:
7.62mm

تفاوت مشخصات بسته به سازنده:

Vishay/Siliconix DG409DJ:

تغذیه دوگانه:
±5V تا ±20V

تغذیه تک:
13V تا 44V

Charge Injection:
حدود 20pC

Channel-to-Channel ΔRon:
حداکثر 15Ω

وضعیت:
Obsolete

Renesas / Intersil DG409DJ:

تغذیه دوگانه:
±5V تا ±20V

تغذیه تک:
5V تا 34V

Charge Injection:
حدود 20pC

وضعیت:
Obsolete

Maxim / Analog Devices DG409DJ+، نسخه فعلی:

تغذیه تک:
5V تا 30V

تغذیه دوگانه:
±5V تا ±20V

On Resistance:
حداکثر 100Ω

Charge Injection:
حدود 2pC

Crosstalk:
حدود ‎-92dB در 100kHz

محدوده دما:
‎-40°C تا +85°C

وضعیت:
Active

ویژگی‌های محصول:

• دو مالتی‌پلکسر آنالوگ 4 به 1 مستقل
• مقاومت روشن حداکثر 100 اهم
• Leakage بسیار پایین
• قابلیت کار با تغذیه دوگانه
• پکیج DIP-16 مناسب بردهای Through-Hole
• مناسب تجهیزات آنالوگ و اندازه‌گیری

کاربردها:

• Data Acquisition
• انتخاب کانال سنسورها
• Multiplexing سیگنال‌های آنالوگ
• تجهیزات اندازه‌گیری
• سیستم‌های صنعتی
• Audio / Signal Routing
• تعمیر تجهیزات Legacy
