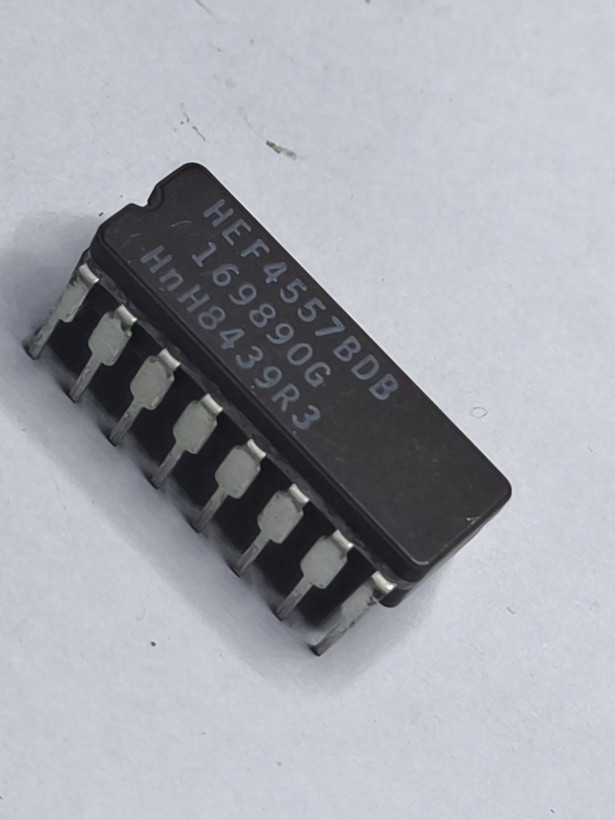

آی‌سی رجیستر شیفت CMOS با طول قابل برنامه‌ریزی 1 تا 64 بیت HEF4557BDB ، DIP-16 سرامیکی

HEF4557BDB یک رجیستر شیفت سریال CMOS کلاک‌دار است که طول آن می‌تواند بین 1 تا 64 بیت برنامه‌ریزی شود. طول رجیستر توسط ورودی‌های L1, L2, L4, L8, L16 و L32 تعیین می‌شود و دو ورودی داده DA و DB توسط ورودی انتخاب A/B قابل انتخاب هستند.


ویژگی‌ها

• CMOS / LOCMOS logic
• Programmable register length: 1–64 bits
• Serial data inputs: DA / DB
• A/B data-input selection
• Bit-length controls: L1, L2, L4, L8, L16, L32
• Two clock-control inputs
• Asynchronous Master Reset
• Buffered complementary outputs
• 16-pin DIL package family
• Maximum clock frequency depends on supply voltage; Philips gives typical values up to 14MHz at 10V and 20MHz at 15V.

مشخصات فنی

Part Number: HEF4557BDB
Manufacturer: Philips Semiconductors
Function: Variable-Length Serial Shift Register
Register Length: 1–64 bits
Technology: CMOS / LOCMOS
Data Inputs: DA, DB
Data Select: A/B
Clock Inputs: CP0, CP1
Master Reset: Yes
Outputs: Buffered complementary outputs
Number of Pins: 16
Package Family: DIL
Ceramic Package Reference: SOT74 for D version
Typical fmax @ 5V: 5MHz
Typical fmax @ 10V: 14MHz
Typical fmax @ 15V: 20MHz
