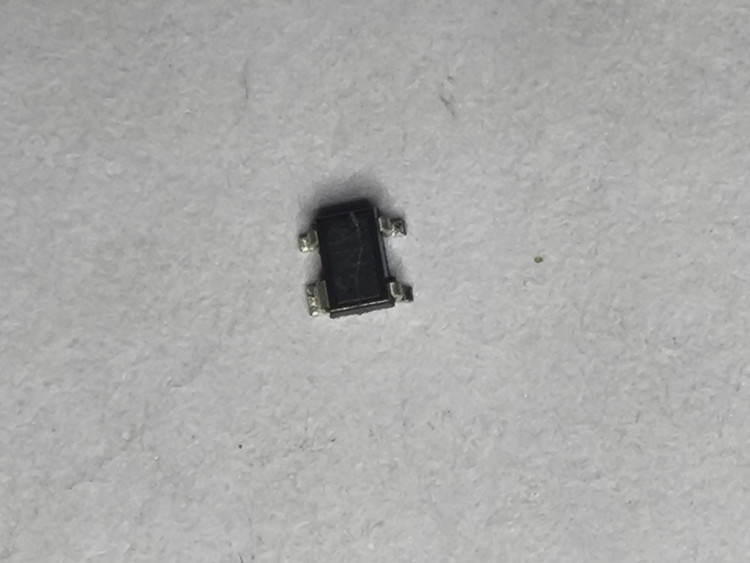

ترانزیستور RF نوع NPN مدل BFP450 اینفینیون با فرکانس گذار 24GHz پکیج SOT343

BFP450 یک ترانزیستور RF نوع NPN کم‌نویز و با خطیّت بالا از Infineon است که دارای فرکانس گذار fT = 24GHz بوده و برای تقویت‌کننده‌های پهن‌باند و مدارهای RF با کارایی بالا طراحی شده است. Infineon کاربردهای عملی آن را به‌ویژه برای تقویت‌کننده‌های کم‌نویز و پرخطی تا حدود 3GHz معرفی می‌کند.



ویژگی‌ها

• Silicon NPN RF bipolar transistor
• Transition Frequency: 24GHz
• Minimum Noise Figure: 1.7dB typ @ 1.9GHz, 3V, 50mA
• Maximum Available Gain: 15.5dB typ @ 1.9GHz, 3V, 90mA
• OIP3: 31dBm typ @ 1.9GHz, 3V, 90mA
• High linearity
• Low noise
• Wideband RF operation
• SOT343 package
• AEC-Q101 qualified
• Industrial qualification according to relevant JEDEC standards

مشخصات فنی

Part Number: BFP450
Ordering Code: BFP450H6327XTSA1
Manufacturer: Infineon Technologies
Transistor Type: NPN
Technology: Silicon RF Bipolar / SIEGET
Transition Frequency fT: 24GHz
Collector Current Absolute Max: 170mA
Collector-Emitter Voltage VCEO: 4.5V max rating listed; breakdown typical around 5V
VCBO: 15V
VCES: 15V
VEBO: 1.5V
Power Dissipation: 500mW
Junction Temperature: 150°C max
Storage Temperature: down to −55°C; upper value should be copied exactly from datasheet table by operator
Package: SOT343
Mounting: SMD
Marking: ANs
Pins: 4


کاربردها

Infineon صراحتاً موارد زیر را ذکر می‌کند:

• Broadband amplifiers
• Low-noise amplifiers
• High-linearity RF amplifiers
• Sub-1GHz ISM applications
• RF front-end stages
• General RF amplification up to the intended application range
