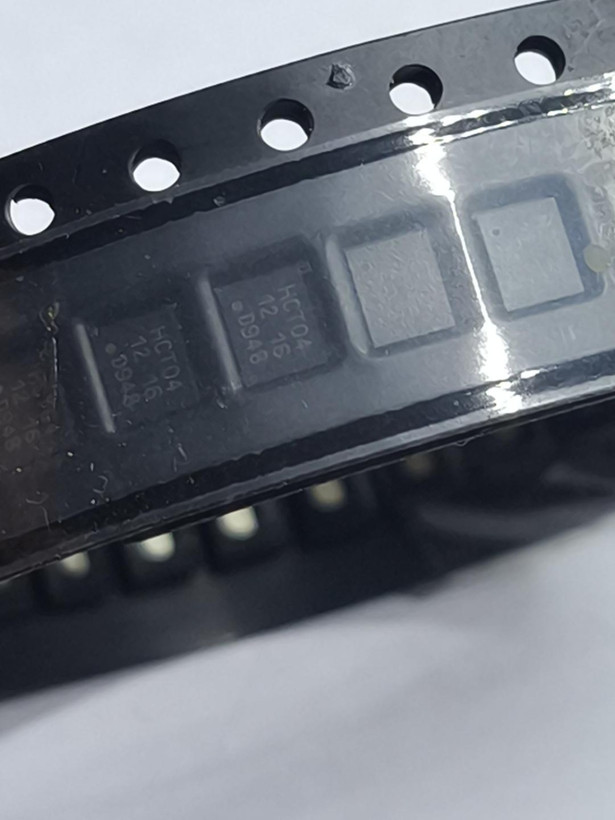

آی‌سی اینورتر شش‌گانه 74HCT04BQ با ورودی TTL

74HCT04 از خانواده منطق CMOS سری HCT بوده و شامل شش اینورتر مستقل است. تفاوت مهم HCT با HC در سطح ورودی است: Nexperia برای HCT ورودی‌های TTL-level را مشخص کرده است. نسخه BQ در پکیج بدون پایه DHVQFN14 با ابعاد حدود 2.5 × 3 × 0.85 mm ارائه می‌شود.



ویژگی‌ها

• 6 × independent inverter
• TTL-compatible input levels
• Supply voltage: 4.5 to 5.5 V
• Output drive: حدود ±4 mA
• Maximum listed frequency: 36 MHz
• Low CMOS power dissipation
• High noise immunity
• Operating temperature: −40°C to +125°C
• Package: DHVQFN14 / SOT762-1
• Body size: 2.5 × 3 × 0.85 mm

مشخصات فنی

Part Family: 74HCT04
Likely Exact Part: 74HCT04BQ
Likely Ordering Code: 74HCT04BQ,115
Manufacturer: Nexperia
Logic Type: Hex Inverter
Number of Gates: 6
Inputs per Gate: 1
Logic Input Level: TTL
Supply Voltage: 4.5–5.5 V
Output Drive: ±4 mA
fmax: 36 MHz
Quiescent Current Max: 2 µA according to DigiKey listing
Operating Temperature: −40°C to +125°C
Package: DHVQFN14
Package Version: SOT762-1
Mounting: SMD
Terminals: 14
