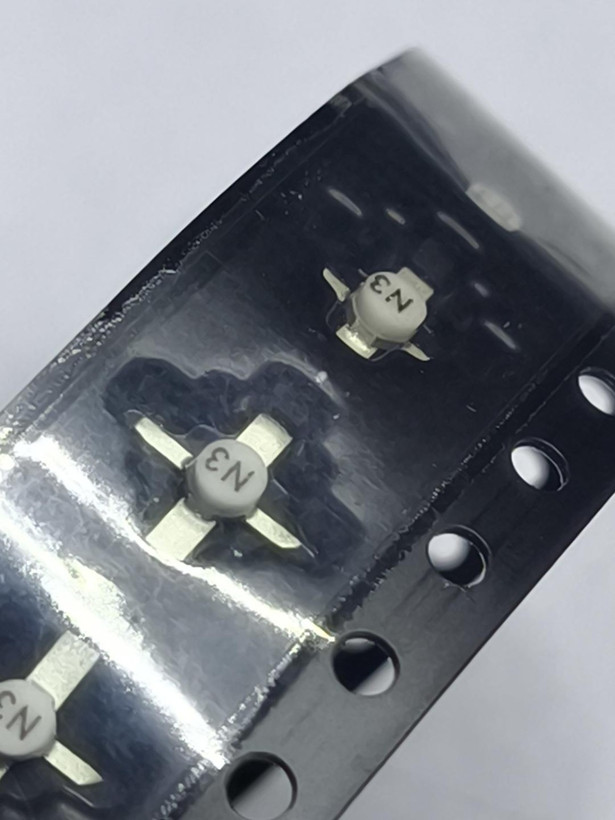

تقویت‌کننده RF پهن‌باند NBB-300 مدل Gain Block تا 12GHz

NBB-300 یک تقویت‌کننده MMIC پهن‌باند 50 اهم برای کاربردهای RF و مایکروویو است که تا 12GHz کار می‌کند. این قطعه از ساختار HBT مبتنی بر InGaP/GaAs استفاده می‌کند و به‌عنوان یک Gain Block قابل کاسکید، برای تقویت سیگنال‌های کوچک، طبقات درایور و کاربردهای عمومی RF طراحی شده است.



ویژگی‌ها

• Broadband RF/MMIC Gain Block
• Frequency Range: DC to 12GHz
• Gain: حدود 12–13dB، بسته به فرکانس و شرایط بایاس
• P1dB: حدود +13dBm در 2GHz
• Noise Figure: حدود 5.1dB
• 50Ω input/output matching for high-frequency use
• Single-supply operation
• 4-pin Ceramic Micro-X package
• Marking code: N3

مشخصات فنی

Part Number: NBB-300
Manufacturer: RFMD / Qorvo
Device Type: RF Gain Block Amplifier
Technology: InGaP/GaAs HBT MMIC
Frequency Range: DC to 12GHz
Gain: 13dB nominal on current Qorvo page
Noise Figure: 5.1dB
OP1dB: 13dBm on current Qorvo page
OIP3: 27.1dBm
Supply Voltage: 5V listed by current Qorvo page
Typical Device Voltage in legacy datasheet: ~3.9V
Operating Current: 50mA
Impedance: 50Ω I/O
Package: Micro-X
Package Size: 5.08 × 5.08 × 1.40mm
Number of terminals: 4
Marking: N3
Lifecycle: Production, according to current Qorvo page.

کاربردها

• Narrowband and broadband radio designs
• Commercial and military radio
• Linear amplifiers
• Saturated amplifiers
• Gain stages
• Driver amplifiers
• Point-to-point / point-to-multipoint microwave radio
• LMDS
• UNII
• VSAT
• WLAN
• Cellular
