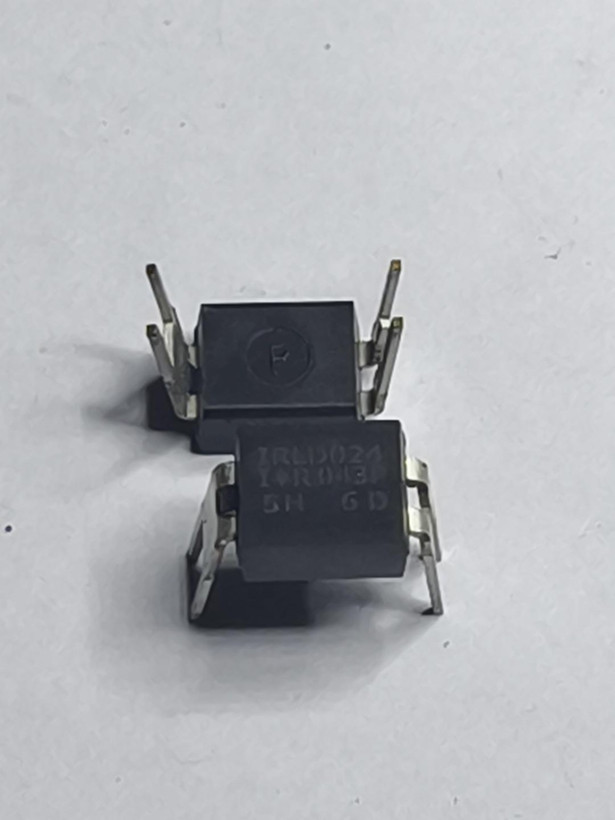

ماسفت قدرت کانال N مدل IRLD024، 60 ولت 2.5 آمپر

IRLD024 یک ماسفت قدرت کانال N با ولتاژ شکست Drain-Source برابر 60 ولت و جریان Drain نامی 2.5 آمپر است. این قطعه برای سوئیچینگ توان و درایو بارهای DC با کنترل گیت منطقی طراحی شده و در پکیج 4 پایه DIP عرضه شده است. دیتاشیت International Rectifier مقدار RDS(on) برابر 0.10 اهم را برای این قطعه ذکر می‌کند.



ویژگی‌ها

• N-Channel Power MOSFET
• Drain-Source Voltage: 60 V
• Continuous Drain Current: 2.5 A
• RDS(on): حدود 0.10 Ω
• Logic-Level Gate Drive
• 4-pin DIP through-hole package
• Fast switching
• مناسب برای سوئیچینگ توان و درایو بارهای DC

مشخصات فنی

Part Number: IRLD024
Manufacturer: International Rectifier
Device Type: N-Channel Power MOSFET
VDS: 60 V
ID: 2.5 A
RDS(on): 0.10 Ω
Gate Drive: Logic Level
Package: 4-DIP / HEXDIP-style
Mounting: Through-Hole
Switching: Fast Switching
Operating Temperature: تا 175°C در دیتاشیت Vishay برای خانواده/نسخه IRLD024 ذکر شده است.

مواردی که هنوز برای نسخه دقیق روی نمونه فیزیکی باید کنترل شوند:

• Pinout دقیق
• Gate threshold voltage
• Total gate charge
• Power dissipation
• Junction-to-ambient thermal resistance
• Junction-to-case thermal resistance
• تاریخ ساخت/lot code
• Pb-free / RoHS status نسخه موجود

 کاربردها

کاربردهای قابل استنباط مستقیم از ماهیت قطعه و منابع:

• سوئیچینگ بارهای DC
• درایو موتورهای کوچک DC
• مدارهای کنترل توان
• Power switching
• Switching converters
• درایورهای مبتنی بر سیگنال logic-level
