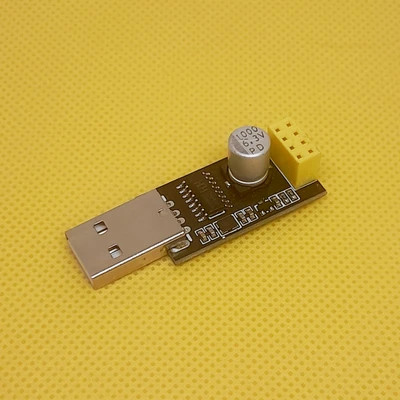

ماژول پروگرامر USB به UART برای ESP8266 ESP-01 با CH340G

ماژول پروگرامر USB به UART مخصوص ماژول‌های ESP8266 ESP-01 است که امکان اتصال مستقیم ESP-01 به پورت USB کامپیوتر برای ارتباط سریال، عیب‌یابی و بارگذاری Firmware را فراهم می‌کند. این برد از مبدل USB به سریال CH340G استفاده می‌کند و ESP-01 مستقیماً روی سوکت ۸ پین آن قرار می‌گیرد؛ بنابراین برای ارتباط UART نیازی به سیم‌کشی جداگانه بین یک مبدل USB-TTL و ESP-01 نیست. روی نمونه موجود در سزا لایف یک خازن الکترولیتی با مارک 1000µF / 6.3V نیز مشاهده می‌شود. برای پروگرام ESP8266 باید تراشه در Bootloader/Download Mode قرار گیرد؛ طبق مستندات Espressif این حالت با Low بودن GPIO0 هنگام Reset ایجاد می‌شود.
